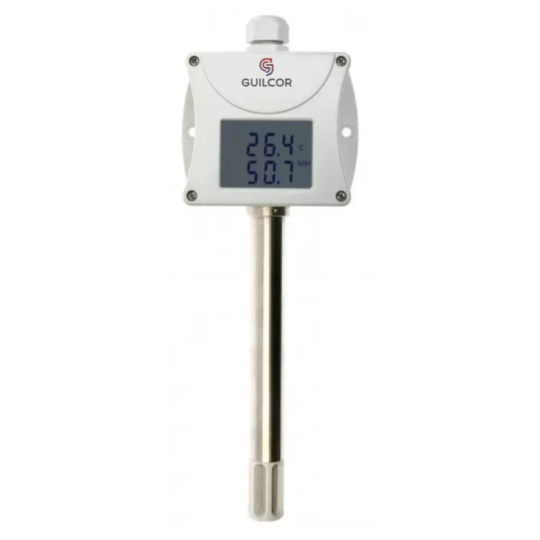

Sonde de température et humidité pour gaine de ventilation - 4..20mA

Référence GPTSV 120R

Les capteurs de température et d'humidité relative PTSV 120 sont conçus pour effectuer des mesures dans des conduits d'air. La tête en plastique est équipée d'un presse-étoupe. L'installation facile des capteurs d'humidité et de température est assurée grâce à la conception unique " S head ".

355.72KB Téléchargement

Fiche technique GPTSV120R | Sonde de température et humidité pour gaine de ventilation - 4..20mA

Caractéristiques produit Sonde de température et humidité pour gaine de ventilation - 4..20mA

La conception numérique avec microprocesseur assure la stabilité à long terme des paramètres, la compensation de température du capteur d'humidité et la signalisation des conditions de défaut. Le capteur d'humidité en polymère à la pointe de la technologie assure la stabilité à long terme des données et la résistance aux condensats d'eau.

Les signaux de sortie des grandeurs mesurées sont deux signaux de courant de 4 à 20 mA isolés galvaniquement, réglés par le fabricant comme suit:

  • quantité de sortie 1 : humidité relative, plage de 4 à 20 mA correspond à 0 à 100% HR
  • sortie 2 : température, plage de 4 à 20 mA correspond à -30 ° C à 125 ° C

Type de capteur

PTSV 120

Type de capteur Pt 1000/3850
Signal de sortie deux signaux isolés galvaniquement de 4 à 20 mA
Signaux de sortie en cas d'erreur <3,8 mA ou> 24 mA
Tension d'alimentation (Unap) 9 à 30 V CC, ondulation maximale 0,5%
Longueur standard de la tige 150 mm
Plage de mesure de la température * -30 à 125 ° C
Précision ± 0,4 ° C entre 0 et 100 ° C, sinon 0,4% de la valeur mesurée
Plage de mesure d'humidité relative ** 0 à 100% HR (température compensée sur toute la plage de température)
Précision ± 2,5% HR dans la plage de 5 à 95% HR à 23 ° C
Degré de protection électronique IP 65 selon EN 60 529; les capteurs sont situés derrière le couvercle avec la classe de protection IP 40 selon EN 60 529
Filtre antipoussière capacité de filtration 0,025 mm
Plage de température de fonctionnement -30 à 80 ° C
Plage d'humidité de fonctionnement 0 à 100% HR
Position de travail arbitrairement
Compatibilité électromagnétique conforme à la norme EN 61326-1
Conditions de stockage température -30 à 80 ° C, humidité relative 0 à 100% HR sans condensation
Matériau de la tige acier inoxydable DIN 1.4301
Le poids environ 225 g
Matériau de la tête
POLYAMIDE

Sonde de température et humidité pour gaine de ventilationSchéma de câblage sonde de température et humidité pour gaine de ventilation
