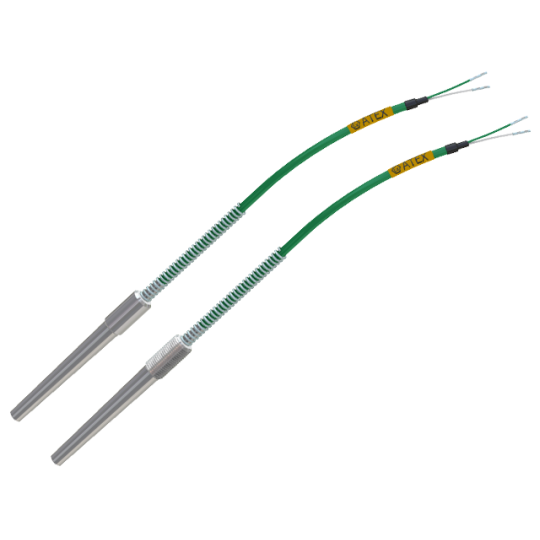

Thermocouple câblé avec réduction ATEX à sécurité intrinsèque ^*Étape requise

Caractéristiques

• TC simple ou double:
  Type J (Fe-CuNi),
  Type K (NiCr-NiAl),
  Type N (NiCrSi-NiSi),
  Type T (Cu-CuNi),
  Type E (NiCr-CuNi)
• Acier inoxydable AISI321 / 1.4541 ou AISI316L / 1.4404, AISI316Ti / 1.4571 sur demande

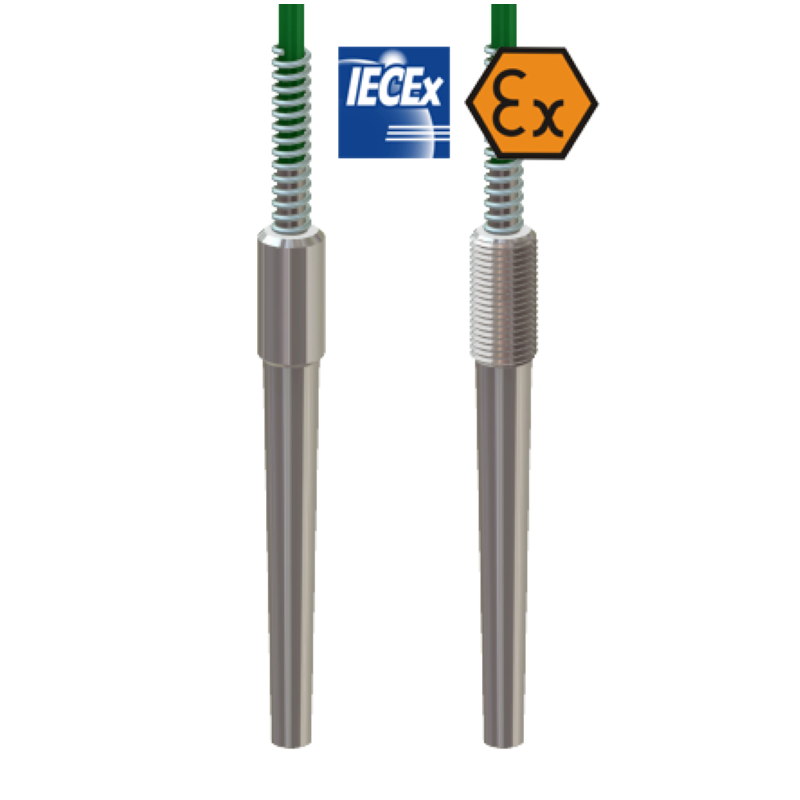

• Type de construction: doigt de gant fileté M10x1 (XI-TTE580) ou doigt de gant cylindrique (XI-TTE581)




Écart de température

La plage de température du capteur dépend de l'isolation du câble de raccordement.

image	isolation	plage de mesure
	PVC / Gaine : PVC	-10 .. + 105° C
	Silicone / Gaine : silicone	-40 .. + 180° C
	Teflon® FEP / Gaine : silicone	-40 .. + 180° C
	Teflon® FEP / Gaine : silicone / Tresse : cuivre	-40 .. + 180° C
	Teflon® PFA / Gaine : teflon® PFA	-40 .. + 260° C
	Teflon® FEP / Gaine : teflon® FEP / Tresse : cuivre	-40 .. + 205° C
	Fibre de verre / Gaine : fibre de verre / Tresse : acier inoxydable	-40 .. + 400° C

La description

Les thermocouples à câble de la série XI-TTE580 sont conçus  pour être vissés directement dans le processus, la série XI-TTE581 est conçue pour un raccord instantané directement dans le processus. Ces thermocouples conviennent aux milieux liquides et gazeux sous une charge mécanique modérée et dans des conditions chimiques normales.

Construction

Le capteur se compose d'un câble de thermocouple, d'un doigt de gant et d'un câble de connexion.

Le type de thermocouple, la précision, l'isolation du câble et le type de construction peuvent être sélectionnés individuellement pour l'application respective.

Autres versions

Cette fiche technique ne contient qu'une petite partie de notre programme de fournitures de thermocouples à câble. Sur demande du client, d'autres versions peuvent également être livrées.
