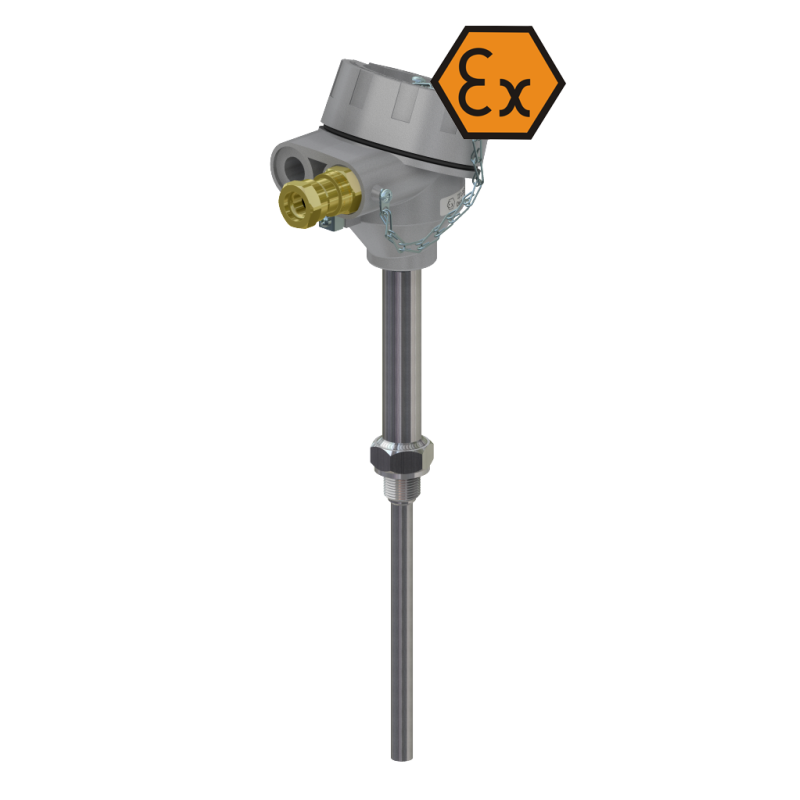

Thermocouple à tête de connexion avec raccord - ATEX antidéflagrant

Reference: GXD-TTGR / GXD-APTTGR

Thermocouple à tête de connexion avec raccord - ATEX antidéflagrant
  • Plage de température de conception: -40 .. + 800 ° C
  • Installations de procédés technologiques dans toutes les industries
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G): Zone 0, 1, 2
    Poussières (D): Zone 20, 21, 22
    Mines: M2
Livraison en 3 à 5 semaines

Envoi à l'international

Livraison standard ou express

Paiements sécurisés

Tous les paiements sont sécurisés et approuvés.

Garantie du meilleur prix

Contactez nous pour définir votre mode de paiement.

+33-233-611-670

Anglais - Français - Allemand - Espagnol

Product details about "Thermocouple à tête de connexion avec raccord - ATEX antidéflagrant"

Caractéristiques

  • TC simple et double
  • Insert de mesure à isolation minérale interchangeable
  • Raccord process soudé au tube de protection
  • Diamètre du tube de protection: Ø10, Ø11, Ø12, Ø15 mm
  • Matériau du tube de protection: acier inoxydable 1.4541 (AISI321) ou autre
  • Presse-étoupe ATEX I M2, II GD, IP65 (diamètre de câble Ø5..10mm)
  • Signal de sortie: TC ou 4..20 mA (option)


Instructions de montage

Les capteurs signés ex.jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et ex.jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db  ont été conçus pour la mesure de température dans toutes les zones d'explosion de gaz, liquides, brouillards et poussières. Dans la zone 0 ou 20 ne peut être qu'un tube de protection. La tête de connexion ne peut être que dans les zones 1 (21) ou 2 (22). La limite entre les zones est le raccord fileté.

Les capteurs signés ex.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  ont été conçus pour la mesure de température en zone 1 (21) et 2 (22).

La description

Les thermomètres à thermocouple de cette série sont conçus pour être vissés directement dans le processus, principalement dans les cuves et les canalisations. Ces thermomètres conviennent aux milieux liquides et gazeux sous une charge mécanique modérée et dans des conditions chimiques normales.

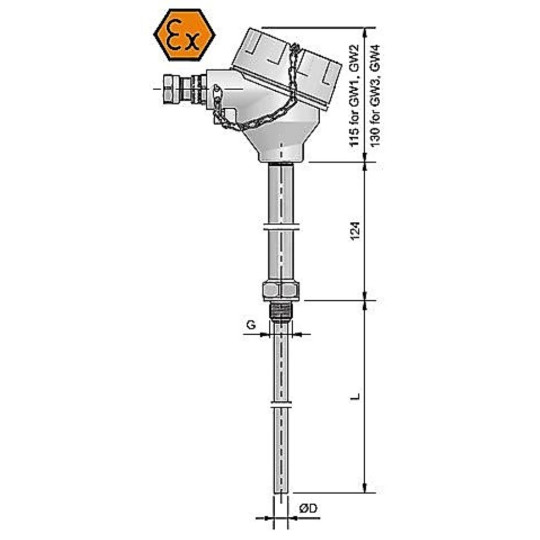

Construction

Le capteur se compose d'un insert de mesure interchangeable, d'un tube de protection externe (doigt de gant) avec col et d'une tête de raccordement en aluminium où le montage d'un transmetteur de température avec un signal de sortie 4-20 mA / HART® ou Profibus®PA est possible.

L'insert de mesure représente l'élément remplaçable du capteur complet qui réduit le temps et les coûts de maintenance de l'appareil de mesure installé dans l'objet. La fixation par ressort de l'insert de mesure fournit une pression parfaite au fond du tube de protection, réduit le temps de réaction aux changements de température et augmente la précision de la mesure et réduit les vibrations naturelles, évitant ainsi les défauts mécaniques et électriques.

La longueur d'insertion, le raccordement process, la conception du doigt de gant, la tête de raccordement ainsi que le type et le nombre de capteurs et la précision peuvent être sélectionnés individuellement pour l'application respective.

Transmetteur de température (option)

Le transmetteur est monté à l'intérieur de la tête de raccordement du capteur, directement sur l'insert de mesure.



Type GW1 aluminium, presse-étoupe M20x1,5
Type GW2 aluminium, 2 x presse-étoupe M20x1,5
Type GW3 aluminium, presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
Type GW4 aluminium, 2 x presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
Type S1 acier inoxydable, presse-étoupe M20x1,5
Type S2 acier inoxydable, 2 x presse-étoupe M20x1,5

General

  • Référence GXD-TTGR / GXD-APTTGR
  • Name Thermocouple à tête de connexion avec raccord - ATEX antidéflagrant

Features

  • Type de produit 2x Thermocouple
    Thermocouple
  • Température maximale d'utilisation 800°C
  • Diamètre 10mm
    11mm
    12mm
    15mm
  • Type de raccord 1/2"NPT
    G1/2"
    M20 x 1.5
  • Modèle Sonde à bornier
  • Type de thermocouple E
    J
    K
    N
    T
  • Certification ATEX EXD
  • Longueur de câble Avec bornier
