CAPTEURS DE TEMPÉRATURE, D'HUMIDITÉ RELATIVE, DE CO2, DE PRESSION ET DE COV - MODBUS RS 485 KSTHCPV 102

Référence GKSTHCPV102R

Type de capteur KSTHCPV 102

Valeurs de mesure température, humidité relative, atm. pression, COV, CO2

Plage de mesure de température ** 0 à 45 ° C avec précision garantie de la mesure du CO2

- 40 à 80 ° C sans précision garantie de la mesure du CO2

- 40 à 80 ° C à court terme

Précision de la mesure de la température * ± 0,5 ° C en température 25 ° C

± 1,0 ° C en température de 0 à 65 ° C

Plage de mesure de l'humidité relative * 0 à 85% avec précision garantie de la mesure du CO2

0 à 95% sans précision garantie de la mesure du CO2

Précision de mesure de l'humidité relative * ± 3% dans la plage de 20 à 80%

± 4,5% dans la plage 0 à 19% et 81 à 95%

Plage de mesure du CO2 * 400 à 5000 ppm

Précision de mesure du CO2 * ± 100 ppm *

Temps de réponse CO2 (90%) 90 s

Plage de mesure de COV (indice IAQ) * 0 à 500

Précision de mesure COV * ± 15%

Plage de mesure de la pression atmosphérique * 300 à 1100 hPa

Précision de mesure de la pression atmosphérique

(dans la plage de température 0 à 65 ° C,

dans la plage 300 à 1100 hPa) écart absolu ± 0,6 hPa

stabilité de température à long terme: ± 1,0 hPa

Précision de mesure de la pression atmosphérique

(dans une plage de température de 25 à 45 ° C,

dans la plage 700 à 1100 hPa) écart absolu ± 0,12 hPa

Signal de sortie RS 485 / MODBUS RTU

Tension d'alimentation U 15 à 30 VDC

Tension d'alimentation nominale Un 24 VDC

Consommation maximale: 500 mW

typique: 300 mW

Protection contre la pénétration

IP 30 selon. selon EN 60529

Dimension de la tête 71,9 x 59 x 27 mm

Matériau de la tête LEXAN (conforme à la norme EN 45545-2)

Poids min 35 g

Section de fil recommandée 0,14 à 1 mm2

Poids min 35 g

* Les plages de mesure et les précisions indiquées pour les capteurs individuels se réfèrent aux conditions de fonctionnement lorsque la tension d'alimentation est connectée.

** Le capteur de température peut être utilisé dans la plage de température de -40 ° C à 80 ° C pendant une courte période.

Des tests

Essais de chocs et de vibrations catégorie 1, classe B selon EN 61373

Compatibilité électromagnétique selon EN 50121-3-2

Test d'isolement 1,5 kVDC pendant 1 minute selon EN 50155

Résistance au feu

selon EN 45545 (possible selon NFPA 130)

Caractéristiques produit CAPTEURS DE TEMPÉRATURE, D'HUMIDITÉ RELATIVE, DE CO2, DE PRESSION ET DE COV - MODBUS RS 485 KSTHCPV 102

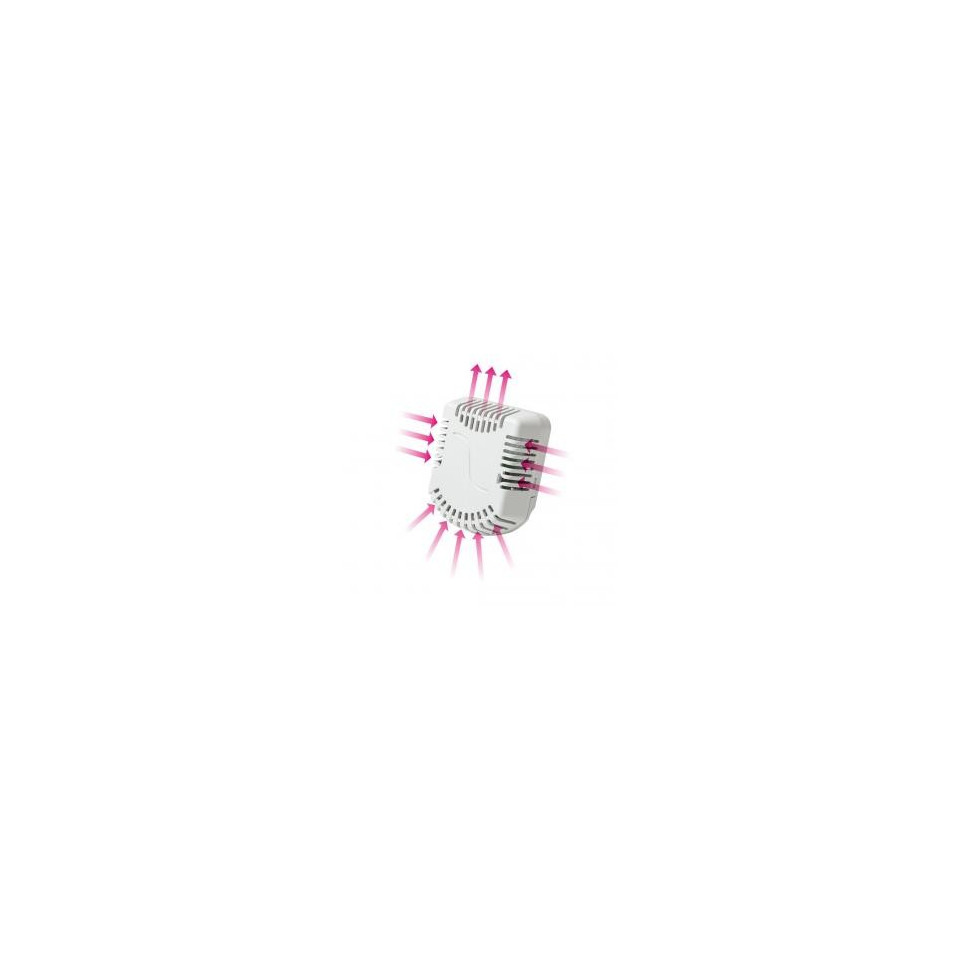

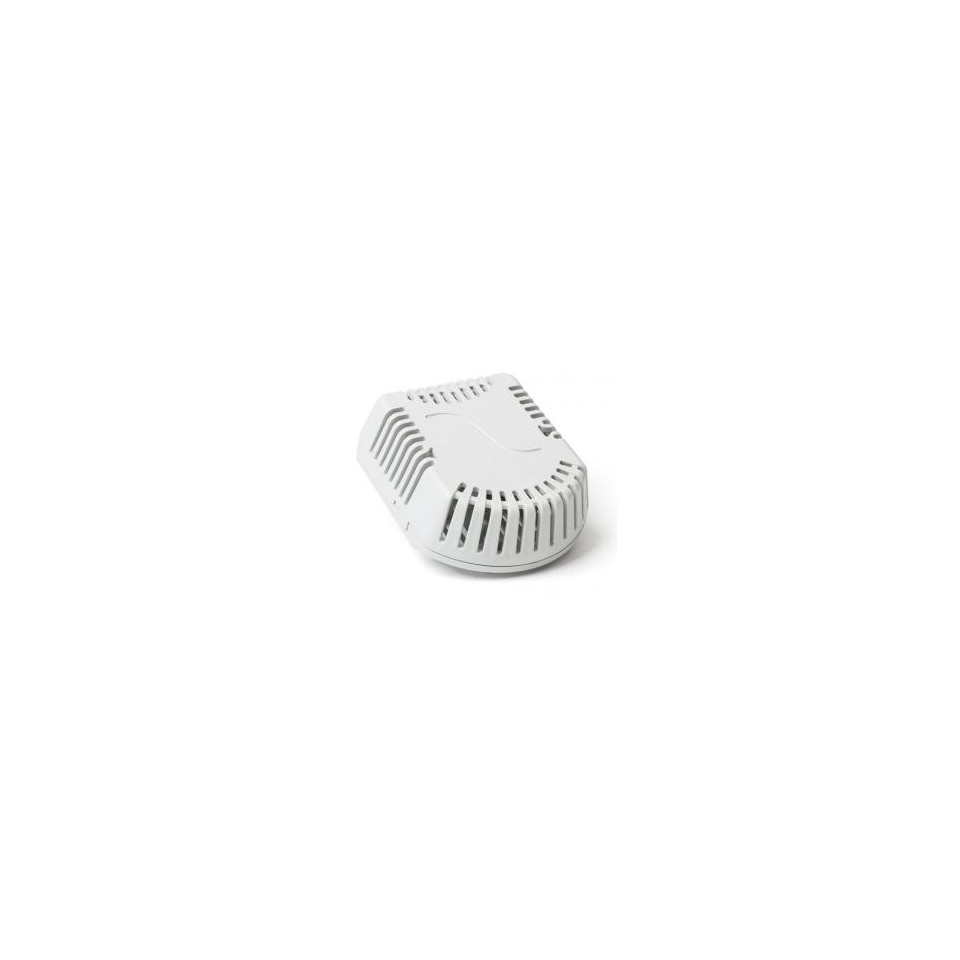

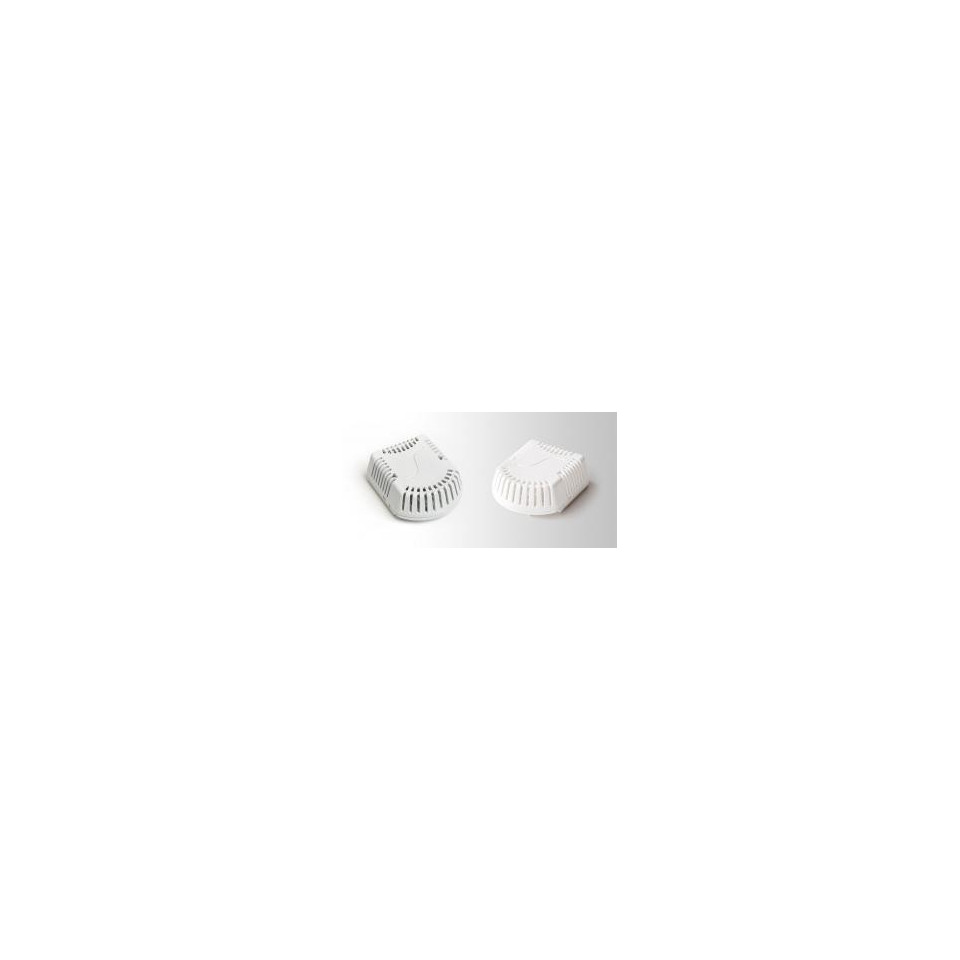

Capteur de température, humidité relative, pression atmosphérique, CO2 et COV - KSTHCPV 102 est conçu pour mesurer les concentrations de dioxyde de carbone, la température de l'air, l'humidité relative de l'air, la pression atmosphérique et les concentrations de composés organiques volatils. Dans le segment des applications des véhicules ferroviaires, il est utilisé pour mesurer toutes les variables dans les compartiments passagers des unités de train et des wagons et fait partie du système de contrôle de la température, de l'humidité relative, de la pression atmosphérique et de la qualité de l'air.

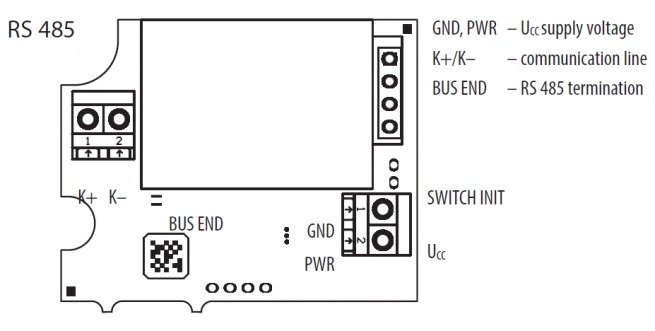

Le capteur de température, d'humidité relative, de pression atmosphérique, de CO2 et de COV KSTHCPV 102 se compose d'une tête nervurée en plastique contenant une carte de circuit imprimé avec les capteurs individuels et un convertisseur pour établir une communication via le bus RS 485. La température, l'humidité relative, la pression atmosphérique et les COV sont mesurés par un élément de détection interne commun dont le signal est traité dans un microprocesseur et est converti en un signal de sortie MODBUS RTU. La valeur de CO2 est mesurée par un module NDIR dont le signal numérique est également converti en un signal de sortie MODBUS RTU - Pour le capteur de concentration de CO2, il existe une fonction d'autocalibrage disponible pour régler le capteur sur la valeur de CO2 minimale correspondant au niveau de concentration extérieur. Le capteur de température, d'humidité relative, de pression atmosphérique, de CO2 et de COV KSTHCPV 102 répond à l'indice de protection IP 30 selon la norme EN 60529, telle que modifiée. Le design agréable et les matériaux de haute qualité garantissent que le capteur de température, d'humidité relative, de pression atmosphérique, de CO2 et de COV KSTHCPV 102 ne semble pas intrusif, même dans les intérieurs aux exigences esthétiques élevées. Vous pouvez choisir la couleur de la boîte blanche ou grise. Il est recommandé d'installer le capteur de température, d'humidité relative, de pression atmosphérique, de CO2 et de COV KSTHCPV 102 sur un mur intérieur à une hauteur de 1,5 m, dans des zones avec des personnes en mouvement, non exposées à la lumière directe du soleil et non influencées par la chaleur des murs, sources de chaleur ou éclairage.

Le capteur de température, d'humidité relative, de pression atmosphérique, de CO2 et de COV KSTHCPV 102 est conçu pour fonctionner dans un environnement chimiquement non agressif; son utilisation doit être choisie en fonction de la température et de la résistance chimique de la tête et des capteurs individuels. Le bon fonctionnement du capteur de CO2 nécessite les conditions de fonctionnement suivantes:

Température ambiante autour du capteur: 0 à 45 ° C

Humidité relative ambiante: 0 à 95% (humidité sans condensation)

Pression atmosphérique: 87 à 110 kPa

TESTS, DÉCLARATION, ÉTALONNAGES

Les essais de type sont effectués par un organisme notifié selon la norme EN 50155, telle que modifiée, Applications ferroviaires - Équipement électronique utilisé sur le matériel roulant, Art. 12.2.9, 12.2.11

- Compatibilité électromagnétique selon EN 50121-3-2, telle qu'amendée

- Test d'isolement selon EN 50155, telle que modifiée

- Essais de chocs et de vibrations selon EN 61373, telle qu'amendée

Le produit répond aux paramètres conformément à la norme EN 45545-2, telle que modifiée, Protection contre l'incendie des véhicules ferroviaires - Partie 2: Exigences relatives au comportement au feu des matériaux et des composants. Peut être fourni avec des matériaux conformes à la norme de sécurité incendie NFPA 130, telle qu'amendée.
