MESURE DE LA TEMPÉRATURE DES ROULEMENTS D’ESSIEUX

Description et application:

Le capteur de température à résistance KTR 156 / R est conçu pour mesurer la température de substances solides. Dans le segment d'application des véhicules ferroviaires, il est prévu de mesurer la température des roulements des essieux des wagons. La configuration du capteur dépend de l'obtention de la résistance requise de toute la structure, en particulier contre les vibrations et les chocs.

La plage de température est de -40 ° C à 120 ° C et ces limites ne doivent pas être dépassées même pendant une courte période. Les capteurs peuvent être utilisés pour tous les systèmes de contrôle compatibles avec les types d'éléments de détection répertoriés dans le tableau des paramètres techniques. Le capteur est conforme à l'indice de protection IP 68 (1 bar) selon EN 60529, telle que modifiée.

Le capteur est conçu pour fonctionner dans un environnement chimiquement non agressif.

TESTS, DÉCLARATION, ÉTALONNAGES:

Les essais de type sont effectués par un organisme notifié selon la norme EN 50155, telle que modifiée, Applications ferroviaires - Équipement électronique utilisé sur le matériel roulant, Art. 12.2.9, 12.2.11

- Test d'isolement selon EN 50155, telle que modifiée

- Essais de chocs et de vibrations selon EN 61373, telle qu'amendée

Le produit répond aux paramètres conformément à la norme EN 45545-2, telle que modifiée, Protection contre l'incendie des véhicules ferroviaires - Partie 2: Exigences relatives au comportement au feu des matériaux et des composants.

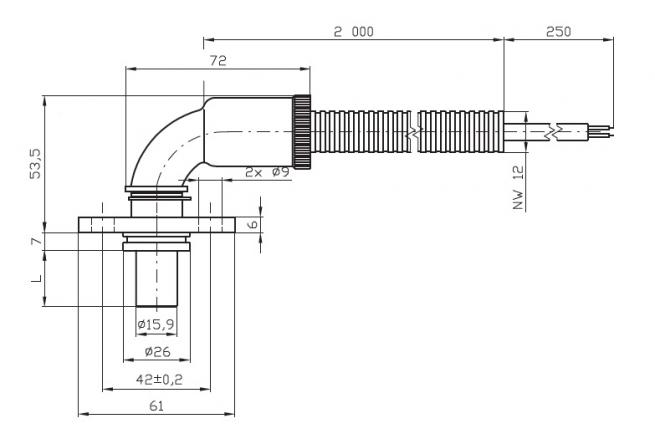

- conception de tige variable - longueur L

- Une précision de classe (à l'exception de Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilité d'enrober des capteurs de température non standard (DALLAS, TSiC, KTY, SMT, TC etc.)

En cas de changement de câble en silicone blindé (non conforme à la norme EN 45545-2):

- plage de température -50 ° C à 150 ° C
