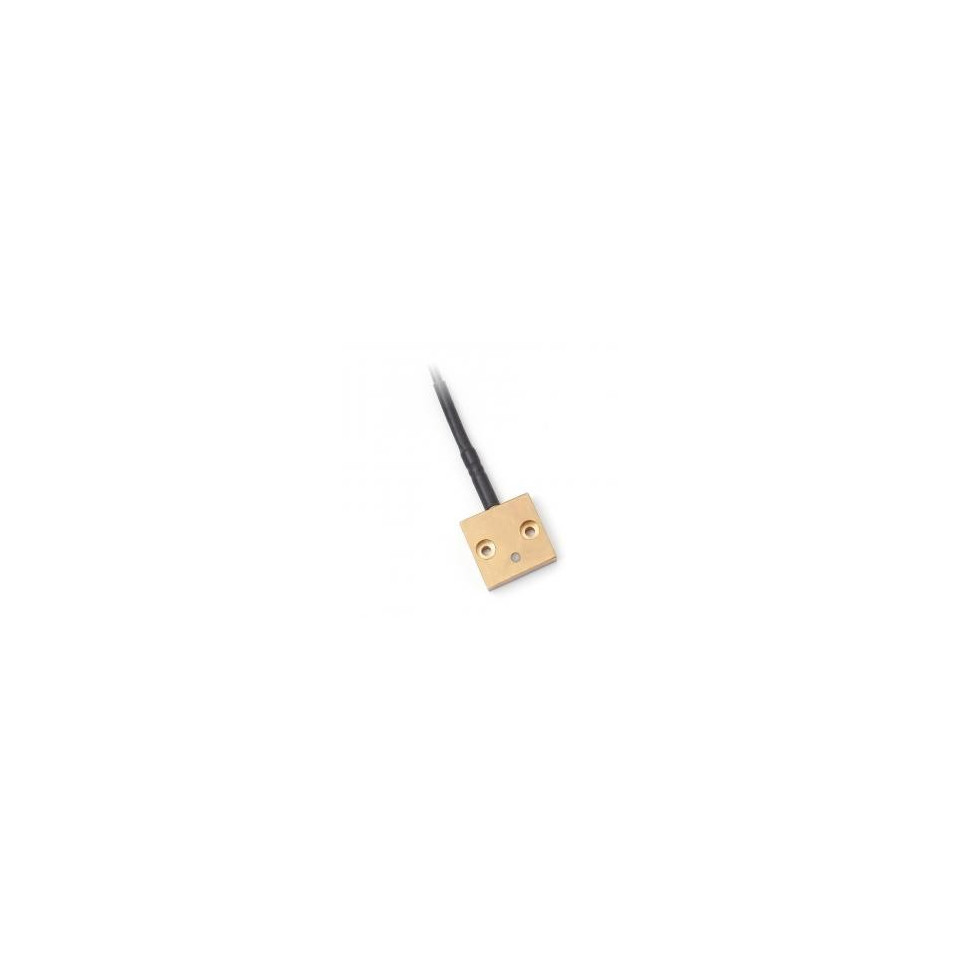

SONDE POUR MESURE DE LA TEMPÉRATURE DES LIQUIDES DE REFROIDISSEMENT, DES BATTERIES À LA SURFACE DU PLANIFICATEUR

Référence GKTR164/RR

Livraison en 3 à 5 semaines

Type de capteur KTR 164 / R

Type d'élément sensible tous types

Écart de température

-40 ° C à 120 ° C (la plage de mesure peut être étendue - voir la modification)

Indice de protection IP 67 selon EN 60529

Diamètre du boîtier 32 x 30 x 10 mm

Matériau du boîtier laiton

Câble d'entrée RADOX blindé 2 x 0,5 mm2

RADOX blindé 4 x 0,5 mm2

Résistance du fil

0,07 Ω pour 1 m de câble pour connexion 2 fils

La resistance d'isolement

> 200 MΩ à 500 VDC, température 25 ° C ± 3 ° C et humidité <80%

Durée de vie moyenne ≈ MTTF * 1,95 x 106 h

Caractéristiques produit SONDE POUR MESURE DE LA TEMPÉRATURE DES LIQUIDES DE REFROIDISSEMENT, DES BATTERIES À LA SURFACE DU PLANIFICATEUR

Le capteur de température à résistance KTR 164 / R est conçu pour mesurer la température de substances solides. Dans le segment d'application des véhicules ferroviaires, le capteur est destiné à être utilisé pour la mesure de la température du refroidisseur, de l'accumulateur ou d'autres pièces à surface plane.

La plage de température est de -40 ° C à 120 ° C et ces limites ne doivent pas être dépassées même pendant une courte période. Les capteurs peuvent être utilisés pour tous les systèmes de contrôle compatibles avec les types d'éléments de détection répertoriés dans le tableau des paramètres techniques. Les capteurs sont conformes à la protection IP 67 selon EN 60529, telle que modifiée.

Les capteurs sont destinés à fonctionner dans un environnement chimiquement non agressif.

TESTS, DÉCLARATION, ÉTALONNAGES

Les essais de type sont effectués par un organisme notifié selon la norme EN 50155, telle que modifiée, Applications ferroviaires - Équipement électronique utilisé sur le matériel roulant, Art. 12.2.9, 12.2.11

- Test d'isolement selon EN 50155, telle que modifiée

- Essais de chocs et de vibrations selon EN 61373, telle qu'amendée

Le produit répond aux paramètres conformément à la norme EN 45545-2, telle que modifiée, Protection contre l'incendie des véhicules ferroviaires - Partie 2: Exigences relatives au comportement au feu des matériaux et des composants. Les matériaux répondent également aux exigences de la norme de sécurité incendie NFPA 130, telle que modifiée.

- possibilité d'enrober deux éléments sensibles

- Une précision de classe (à l'exception de Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilité d'enrober des capteurs de température non standard (DALLAS, TSiC, KTY, SMT, TC etc.)

En cas de changement de câble en silicone blindé (non conforme à la norme EN 45545-2):

- plage de température -50 ° C à 200 ° C
