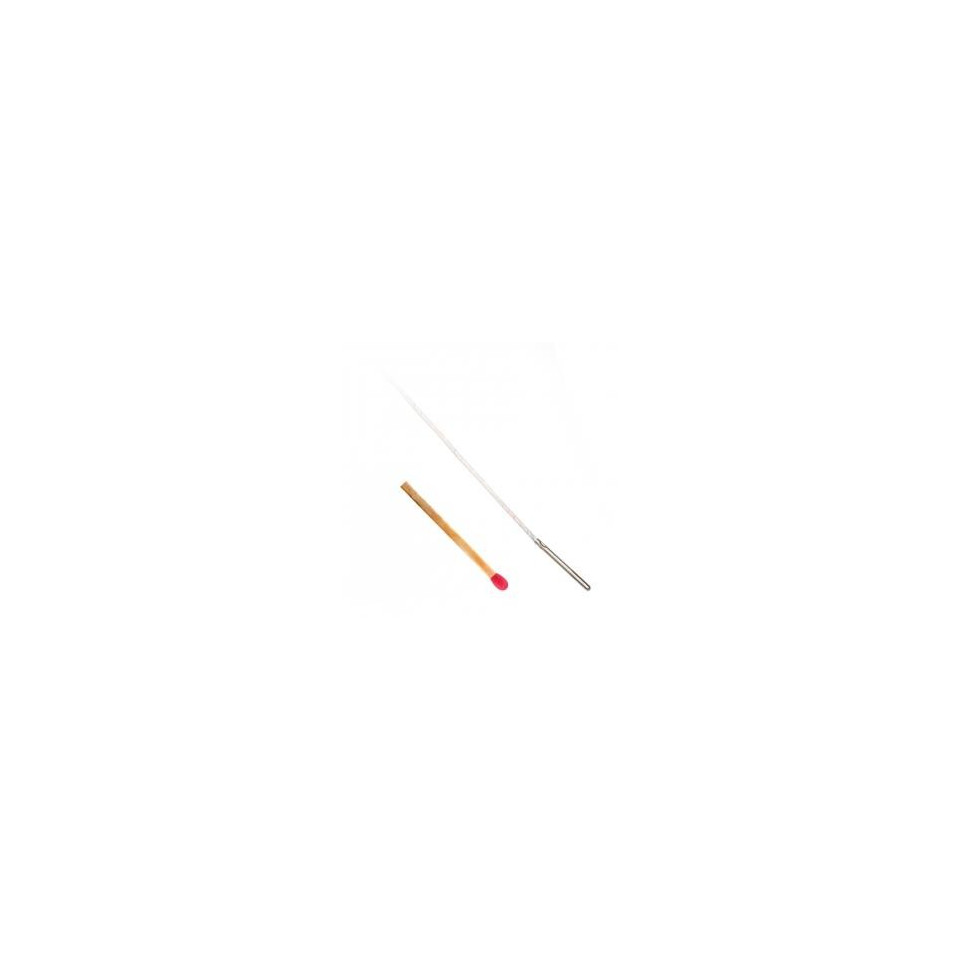

CAPTEUR DE TEMPÉRATURE AVEC BOÎTIER ∅ 2 mm

Référence GKTG12R

Livraison en 3 à 5 semaines

Type de capteur KTG 12

Type d'élément sensible Pt 100/3850, Pt 1000/3850

Écart de température

-50 ° C à 200 ° C

Indice de protection IP 67 selon EN 60529

Diamètre du boîtier 2 ± 0,1 mm

Longueur du boîtier L 25 à 60 mm

Matériau du boîtier acier inoxydable DIN 1.4301

Câble d'entrée en téflon non blindé 4 x 0,02 mm2 (4 x AWG 34)

Résistance de fil 0,07 Ω pour 1 m de câble pour connexion 2 fils

Temps de réponse τ0,5 <1,5 s (dans de l'eau courante à 0,4 ms-1)

La resistance d'isolement

> 200 MΩ à 500 VDC, température 25 ° C ± 3 ° C, humidité <80%

Durée de vie moyenne ≈ MTTF * 1,2 x 105 h - sur la base d'un calcul théorique

* Dans les conditions environnementales et opérationnelles spécifiées dans la méthodologie de test approuvée.

Des tests

Essais de chocs et de vibrations catégorie 2 selon EN 61373

Test d'isolement 4 kVDC pendant 1 minute selon EN 50155

Résistance au feu

selon EN 45545

Caractéristiques produit CAPTEUR DE TEMPÉRATURE AVEC BOÎTIER ∅ 2 mm

Le capteur de température à résistance KTG 12 est conçu pour mesurer la température de substances gazeuses ou liquides. Dans le segment d'application des véhicules ferroviaires, il est destiné à être utilisé par exemple dans le système de climatisation et le système de contrôle de température.

La plage de température d'utilisation du capteur est de -50 ° C à 200 ° C. Le capteur peut être utilisé pour tous les systèmes de contrôle compatibles avec les types d'éléments de détection répertoriés dans le tableau des paramètres techniques. Le capteur est conforme à l'indice de protection IP 67 selon EN 60 529. Le diamètre du boîtier de 2 mm garantit une réponse rapide du capteur aux changements de température.

Les capteurs sont destinés à fonctionner dans un environnement chimiquement non agressif.

TESTS, DÉCLARATION, ÉTALONNAGES

Les essais de type sont effectués par un organisme notifié selon la norme EN 50155, telle que modifiée, Applications ferroviaires - Équipement électronique utilisé sur le matériel roulant, Art. 12.2.9, 12.2.11

- Test d'isolement selon EN 50155, telle que modifiée

- Essais de chocs et de vibrations selon EN 61373, telle qu'amendée

Le produit répond aux paramètres conformément à la norme EN 45545-2, telle que modifiée, Protection contre l'incendie des véhicules ferroviaires - Partie 2: Exigences relatives au comportement au feu des matériaux et des composants.
