CAPTEURS DE TEMPÉRATURE AVEC BOÎTIER ∅ 6 MM, FILETAGE INTERIEUR M10x1,5

Référence GKTG2/RR

Type de capteur KTG 2 / R

Type d'élément sensible tous types

Écart de température

-40 ° C à 120 ° C (la plage de mesure peut être étendue - voir les modifications)

Indice de protection IP 67 selon EN 60529

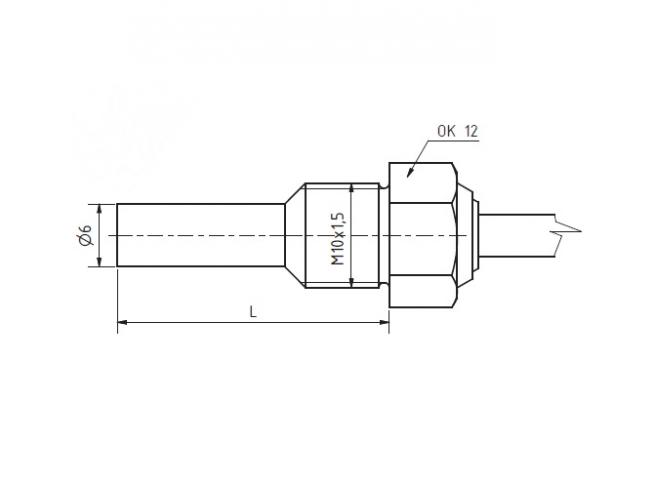

Diamètre du boîtier 6 ± 0,1 mm

Longueur du boîtier L 10 à 100 mm

Fil / OK

M 10 x 1,5 / OK 12

Matériau du boîtier acier inoxydable DIN 1.4301

Câble d'entrée RADOX blindé 2 x 0,5 mm2

RADOX blindé 4 x 0,5 mm2

Résistance du fil

0,07 Ω pour 1 m de câble pour connexion 2 fils

Temps de réponse τ0,5 <8 s (dans de l'eau courante à 0,4 ms-1)

La resistance d'isolement

> 200 MΩ à 500 VDC, température 25 ° C ± 3 ° C, humidité <80%

Durée de vie moyenne ≈ MTTF * 1,95 x 106 h

* Dans les conditions environnementales et opérationnelles spécifiées dans la méthodologie de test approuvée.

Des tests

Essais de chocs et de vibrations catégorie 2 selon EN 61373

Test d'isolement 4 kVDC pendant 1 minute selon EN 50155

Résistance au feu

selon EN 45545 et selon NFPA 130

Caractéristiques produit CAPTEURS DE TEMPÉRATURE AVEC BOÎTIER ∅ 6 MM, FILETAGE INTERIEUR M10x1,5

Le capteur de température KTG2 / R est conçu pour mesurer la température de substances gazeuses, liquides ou solides. Dans le segment d'application des véhicules ferroviaires, il est destiné à être utilisé par exemple dans le système de climatisation et le système de contrôle de température ou pour la mesure de la température dans la canalisation.

Le filetage standard M10 x 1,5 permettant l'installation du capteur directement dans l'environnement mesuré fait partie du boîtier du capteur KTG 2 / R. La plage de température maximale d'utilisation du capteur est de -50 ° C à 200 ° C. Le capteur peut être utilisé pour tous les systèmes de contrôle compatibles avec les types d'éléments de détection répertoriés dans le tableau des paramètres techniques. Le capteur est conforme à l'indice de protection IP 67 selon la norme EN 60 529 telle qu'amendée, et il est conçu pour la mesure de température dans les conduites. Sa conception permet une réponse plus rapide aux changements de température par rapport aux capteurs à puits thermométrique.

Le capteur de température est conçu pour fonctionner dans un environnement chimiquement non agressif.

TESTS, DÉCLARATION, ÉTALONNAGES

Les essais de type sont effectués par un organisme notifié selon la norme EN 50155, telle que modifiée, Applications ferroviaires - Équipement électronique utilisé sur le matériel roulant, Art. 12.2.9, 12.2.11

- Test d'isolement selon EN 50155, telle que modifiée

- Essais de chocs et de vibrations selon EN 61373, telle qu'amendée

- conception de tige variable - longueur L

- possibilité de changer de fil

- possibilité d'enrober deux éléments sensibles

- Une précision de classe (à l'exception de Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- possibilité d'enrober des capteurs de température non standard (DALLAS, TSiC, KTY, SMT, TC etc.)

En cas de changement de câble en silicone blindé (non conforme à la norme EN 45545-2):

- plage de température -30 ° C à 200 ° C (peut être limitée par le type de capteur, à déterminer dans la documentation)

- possibilité de connexion 3 fils ou 4 fils
