Contrôleur NT935

Référence AR001040

167.21KB Téléchargement

Fiche technique NT935 TECSYSTEM | Contrôleur NT935

1.61MB Téléchargement

Manuel NT935 TECSYSTEM | Contrôleur NT935

Caractéristiques produit Contrôleur NT935

APPLICATION

NT935 est une unité à base de microcontrôleur électronique spécialement conçue pour les transformateurs secs.

Développé avec la mise en page et les avantages de la nouvelle plate-forme technologique (double affichage, fonction VOTING, nouveau microcontrôleur avec capacité opérationnelle et gestion des données accrue), le NT935AD fournit à l'utilisateur, en un seul produit, les sorties:

• 4-20 mA analogique

• Modbus RTU numérique RS485.

Capable de surveiller la température du transformateur comme les normes T154, grâce au système de communication à distance, en plus de transmettre des températures en temps réel, offre la possibilité de faire varier tous les paramètres, y compris les seuils d'intervention des relais.

Il est équipé de 4 entrées Pt100 pour surveiller la température des enroulements et / ou la température ambiante (canal 4 °) et grâce à la polyvalence de la nouvelle édition 2016, d'autres entrées capteurs sont disponibles. Les relais de protection sont 5: relais ALARM pour signaler les températures élevées, le relais TRIP déconnecte le transformateur s'il atteint le seuil maximum, les relais FAN1 et FAN2 pour démarrer le système de ventilation, le relais FAULT pour signaler les défaillances éventuelles.

Sur demande, l'unité est disponible avec certification pour le marché canadien et américain UL, ainsi que pour les applications marines.

Toutes nos unités peuvent également être fournies avec un revêtement spécial sur les cartes électroniques, résistant aux conditions météorologiques difficiles, particulièrement caractérisées par une température et une humidité élevées (qui sont dans les climats tropicaux).

ALIMENTATION UNIVERSELLE: avec entrée de 24 à 240 Vac-dc.

Autres versions

NT935 BASIC sans aucune sortie analogique ou numérique ( COD 1CN0131 )

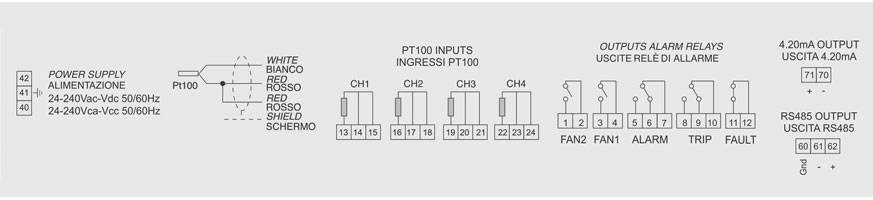

Connections electriques
