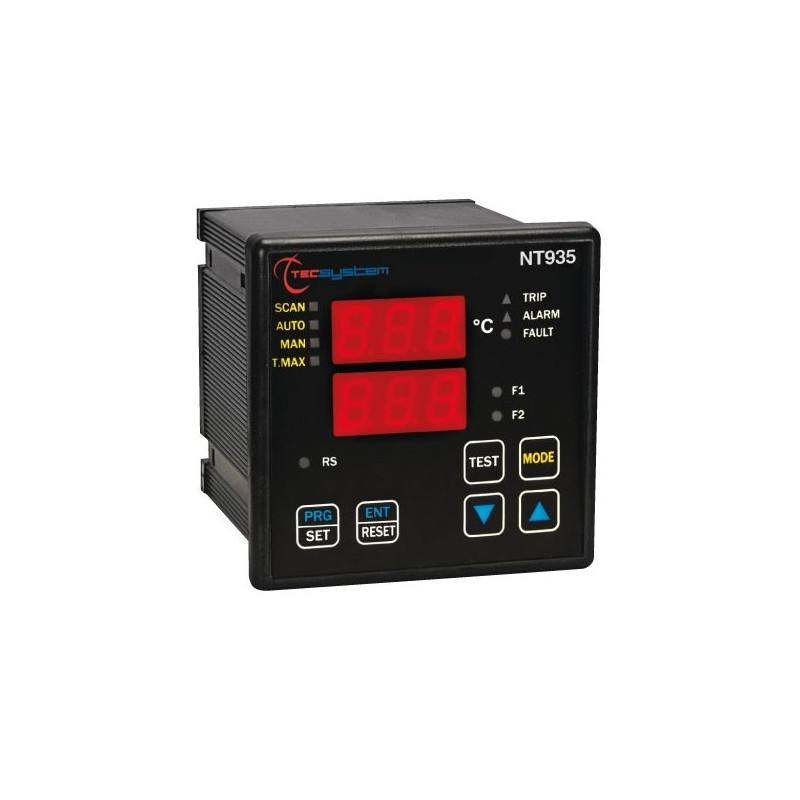

Contrôleur NT935-IR + TIR409

Référence AR001046

1.96MB Téléchargement

Manuel d'utilisation TECSYSTEM | Contrôleur NT935-IR + TIR409

Caractéristiques produit Contrôleur NT935-IR + TIR409

APPLICATION

L'unité de contrôle NT935-IR couplée aux capteurs infrarouges dédiés TIR409 permet le contrôle de la température sans contact physique entre le capteur et la surface à mesurer. Cette caractéristique permet de contrôler la température des enroulements moyenne ou haute tension, où l'utilisation de Pt100 n'est pas recommandée pour les problèmes d'isolation électrique et de sécurité.

Contrairement aux produits généraux sur le marché,  les NT935-IR et TIR409 ont été étudiés pour fonctionner même dans des champs électromagnétiques très élevés , assurant ainsi la fiabilité et la sécurité du système lui-même.

La taille compacte rend le capteur facile à installer sur n'importe quelle surface plane, tandis que le pointeur laser permet de vérifier s'il a été correctement positionné.
L'unité est équipée de 3 entrées, pour contrôler la température des 3 enroulements et une quatrième entrée supplémentaire.

Les relais de sortie sont disponibles pour ALARM, TRIP, FAN1 / FAN2 et FAULT.

En plus d'avoir toutes les nouvelles fonctionnalités introduites dans les derniers dispositifs de génération ED16, double affichage, la plupart des capacités de relais et beaucoup plus, l'unité est équipée de la fonction Voting et Intellifan.

ALIMENTATION UNIVERSELLE: avec entrée de 24 à 240 Vac-dc

Connections électriques

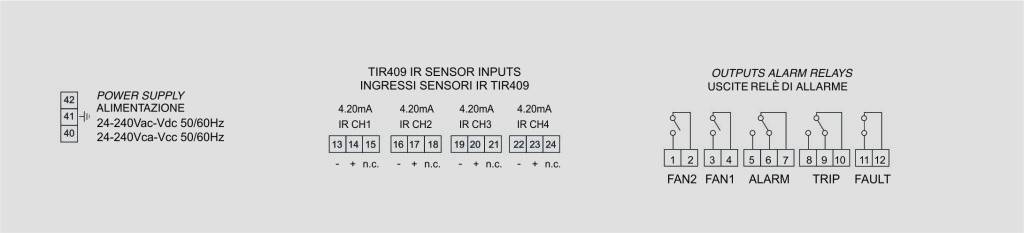

NT935-IR connexions électriques

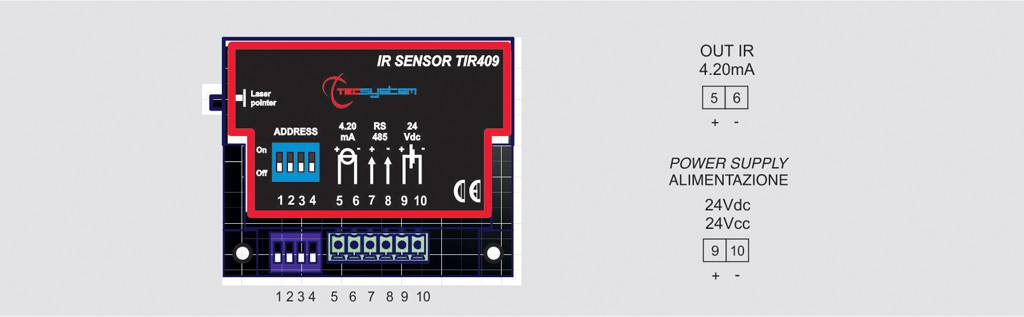

Capteur IR TIR409 connexions électriques

Capteur IR TIR409 connexions électriques

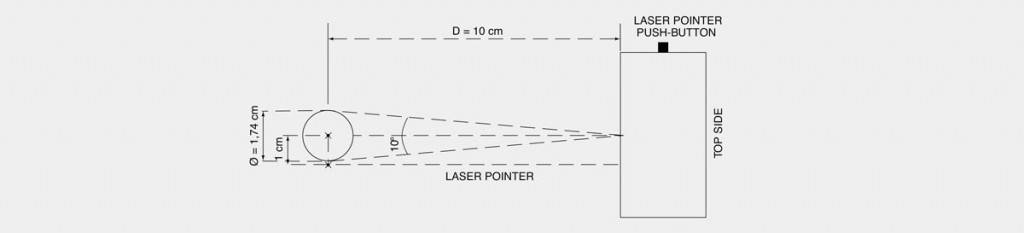

Capteur infrarouge TIR409

Capteur infrarouge TIR409
