Contrôleur TPL503 + BB211

Référence AR001018

Livraison en 3 à 5 semaines

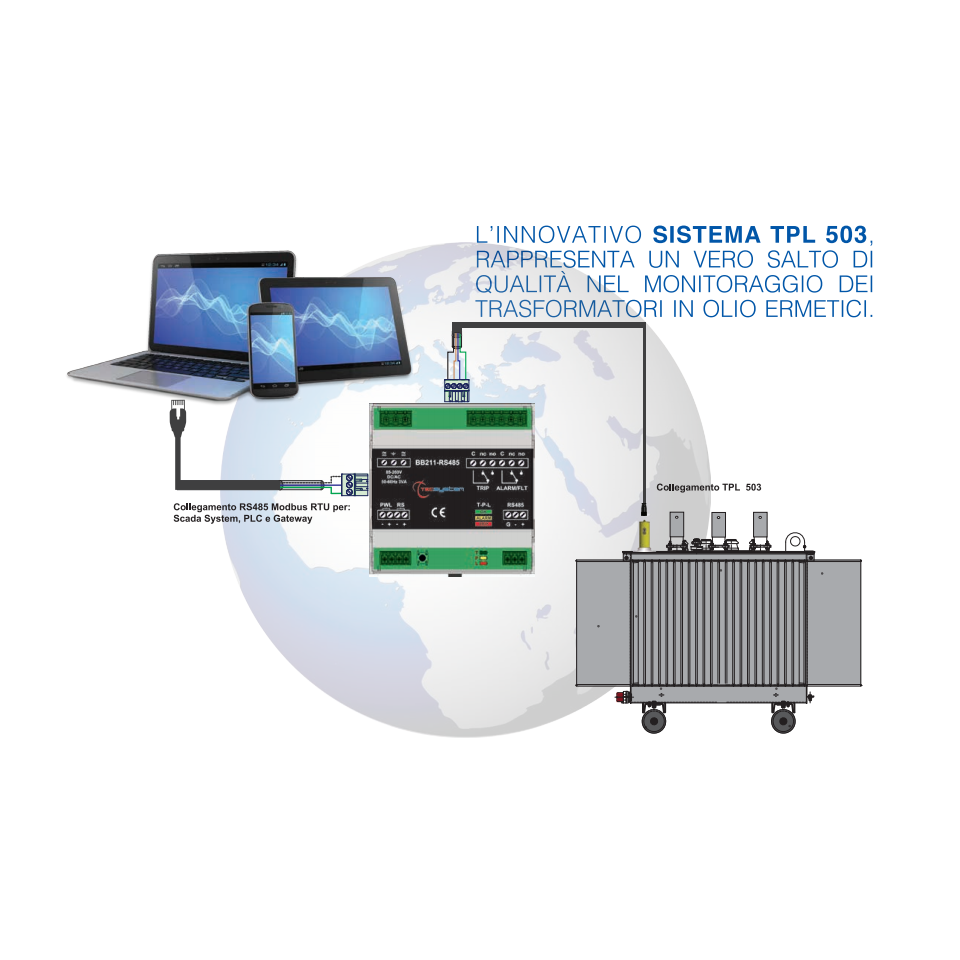

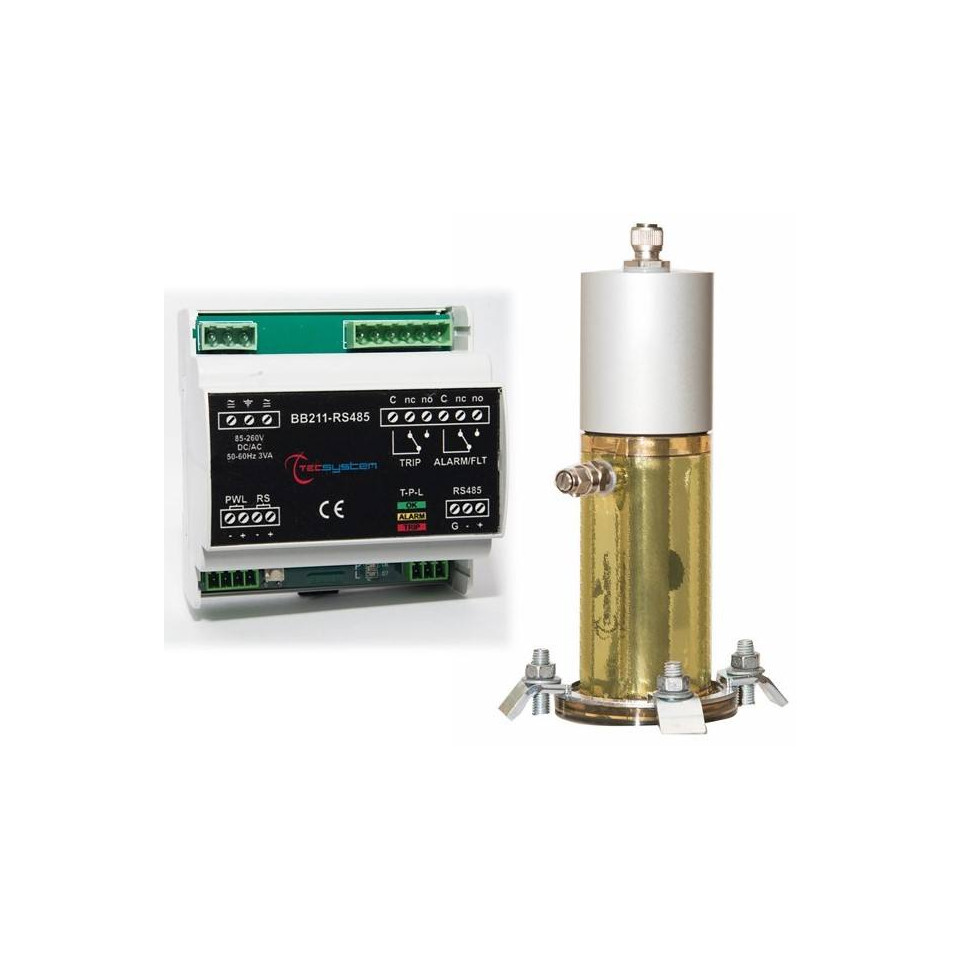

Le capteur TPL 503 , installé directement sur le transformateur, transmet les valeurs de température, de pression et de niveau d'huile à l' unité de contrôle BB211 , interfacées avec des systèmes d'acquisition de données à distance et connectées à des systèmes de protection via des contacts d'alarme dédiés.  Le capteur TPL 503 résiste à des températures comprises entre -20 ° C et + 120 ° C; il est complètement transparent pour vous permettre de voir le pétrole; Il est hermétique et est relié à l'unité de contrôle par un câble spécial. La tête du capteur peut être dévissée pour compléter l'huile et peut être fixée à 3 ou 4 broches.  L'assemblage est compatible avec tous les transformateurs hermétiques des nouveaux fabricants mondiaux et des fabricants déjà installés.

Caractéristiques produit Contrôleur TPL503 + BB211

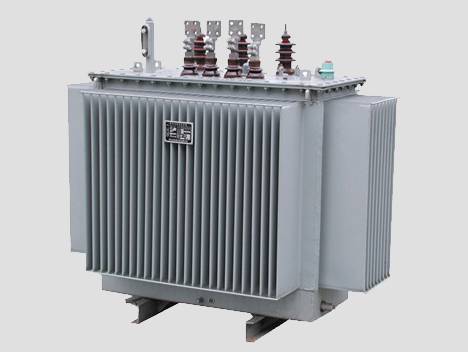

Transformateur à bain d'huileLe nouveau SYSTÈME TPL503   (unité de contrôle BB211 + capteur TPL503 ) représente l’innovation 4.0 pour la protection des transformateurs d’huile hermétiquement scellés.

Les dispositifs de commande électromécaniques classiques sont remplacés par le capteur électronique TPL503 qui, installé directement sur le transformateur, est capable de surveiller et de transmettre les données d'huile détectées TEMPÉRATURE, PRESSION et NIVEAU à l'unité de contrôle BB211.

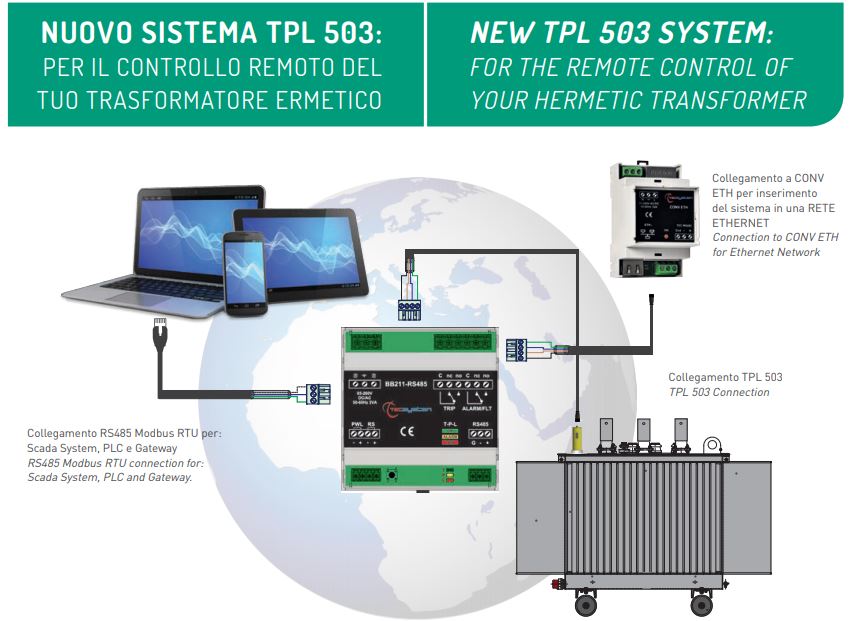

L' unité de contrôle BB211 protège le transformateur au moyen de contacts d'alarme appropriés et transmet les informations à un centre distant pour une MAINTENANCE PRÉVENTIVE.

Il est équipé de 3 voyants: T = Température, P = Pression, L = Niveau pour l'indication des alarmes avec des couleurs lumineuses.

Les voyants clignotants indiquent les conditions de défaut (FAULT) de la centrale, qui possède des registres dédiés au stockage des alarmes éventuelles, les valeurs maximales atteintes par les paramètres de température et de pression et la valeur minimale pour le paramètre de niveau.

Il alimente également le TPL 503 et reçoit des informations sur l'état du transformateur.

Les dimensions compactes et le système de montage sur rail DIN lui permettent d'être installés dans les boîtes de contrôle les plus variées.

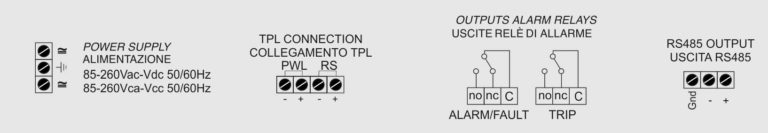

Schéma de branchement

TPL503
