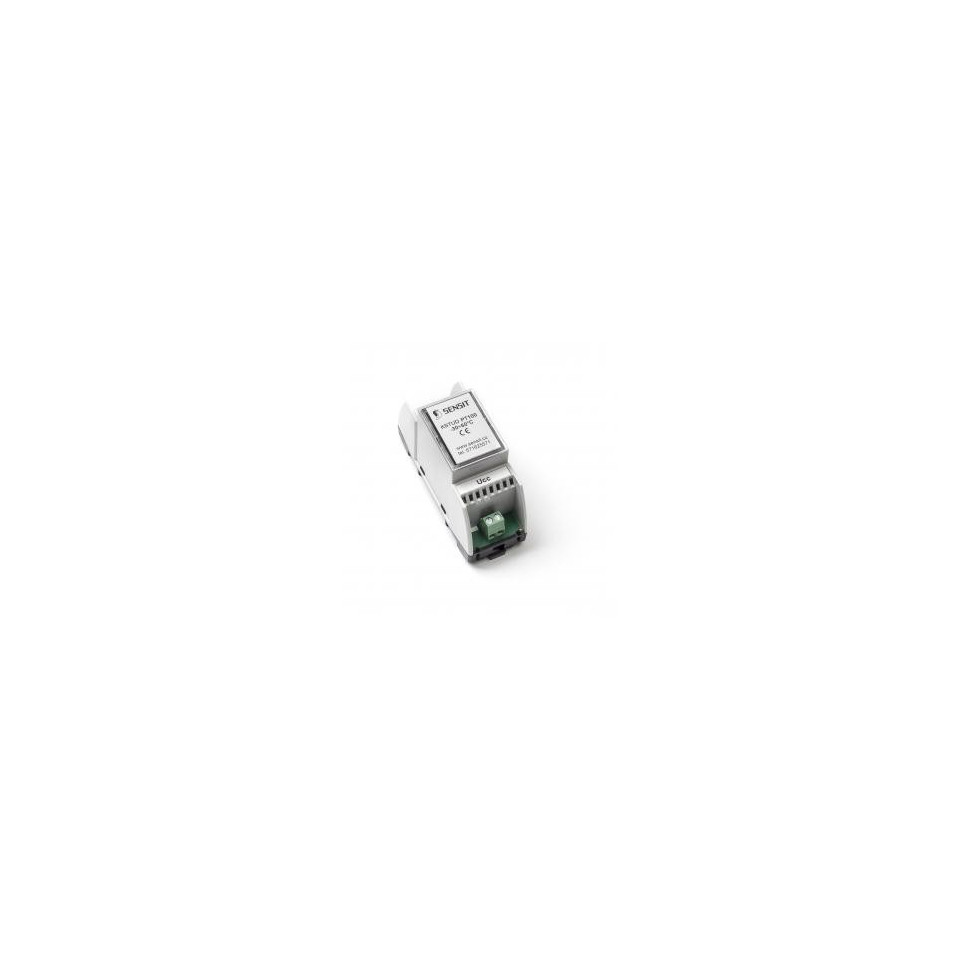

CONVERTISSEUR KSTUD -0 A 10V

Référence GKSTUDR

Livraison en 3 à 5 semaines

Type de convertisseur KSTID Pt 100 KSTID Pt 1000

Signal d'entrée Pt 100/3850 Pt 1000/3850

Signal de sortie 0 à 10 V

Plage de mesure standard

-30 ° C à 60 ° C

0 ° C à 100 ° C

0 ° C à 150 ° C

0 ° C à 200 ° C

autre client selon

Alimentation 15 à 30 VDC

Tension d'alimentation nominale Un 24 VDC

Erreur de mesure <0,6% de la plage de mesure, minimum 0,5 ° C

Température ambiante -40 ° C à 80 ° C

Matériau de la boîte LEXAN (conforme à la norme EN 45545)

Boîtier de protection / bornier IP 20 / IP 00 selon EN 60529

Tension de sortie pour rupture de l'élément sensible> 14 V

Tension de sortie pour élément de détection court ~ 0 V

Durée de vie moyenne MTTF * 1,95 x 106 h, sur la base d'un calcul théorique

*) Dans les conditions environnementales et opérationnelles spécifiées dans la méthodologie de test approuvée

Des tests

Essais de chocs et de vibrations catégorie 1, classe B selon EN 61373

Compatibilité électromagnétique selon EN 50121-3-2

Test d'isolement 1,5 kVDC pendant 1 minute selon EN 50155

Résistance au feu

selon EN 45545 (possible selon NFPA 130)

Caractéristiques produit CONVERTISSEUR KSTUD -0 A 10V

Les convertisseurs de type KSTUD sont destinés à convertir le signal des éléments de détection de température de type résistance Pt 100/3850 ou Pt 1000/3850 en un signal unifié de 0 à 10 V. Ces convertisseurs peuvent être utilisés dans tout système de contrôle compatible avec 0 Sortie de tension –10 V. Les plages de mesure standard du convertisseur sont répertoriées dans le tableau des spécifications. La plage de température de fonctionnement est de -40 à 80 ° C. Ces limites ne doivent pas être dépassées même pendant une courte période.

Les capteurs sont conçus pour fonctionner dans un environnement chimiquement non agressif.

TESTS, DÉCLARATION, ÉTALONNAGES

Les essais de type sont effectués par un organisme notifié selon la norme EN 50155, telle que modifiée, Applications ferroviaires - Équipement électronique utilisé sur le matériel roulant, Art. 12.2.9, 12.2.11

- Compatibilité électromagnétique selon EN 50121-3-2, telle qu'amendée

- Test d'isolement selon EN 50155, telle que modifiée

- Essais de chocs et de vibrations selon EN 61373, telle qu'amendée

Le matériau de la boîte en plastique et du PCB répond à un ensemble d'exigences pour les matériaux R 24 selon le tableau 5 pour le niveau de risque d'incendie HL1-HL2-HL3 de la norme EN 45545-2, telle que modifiée. Peut être fourni avec des matériaux conformes à la norme de sécurité incendie NFPA 130, telle qu'amendée.
