Sonde combinée STHPV - Modbus RS485
Référence GSTHPV102R
Caractéristiques produit Sonde combinée STHPV - Modbus RS485

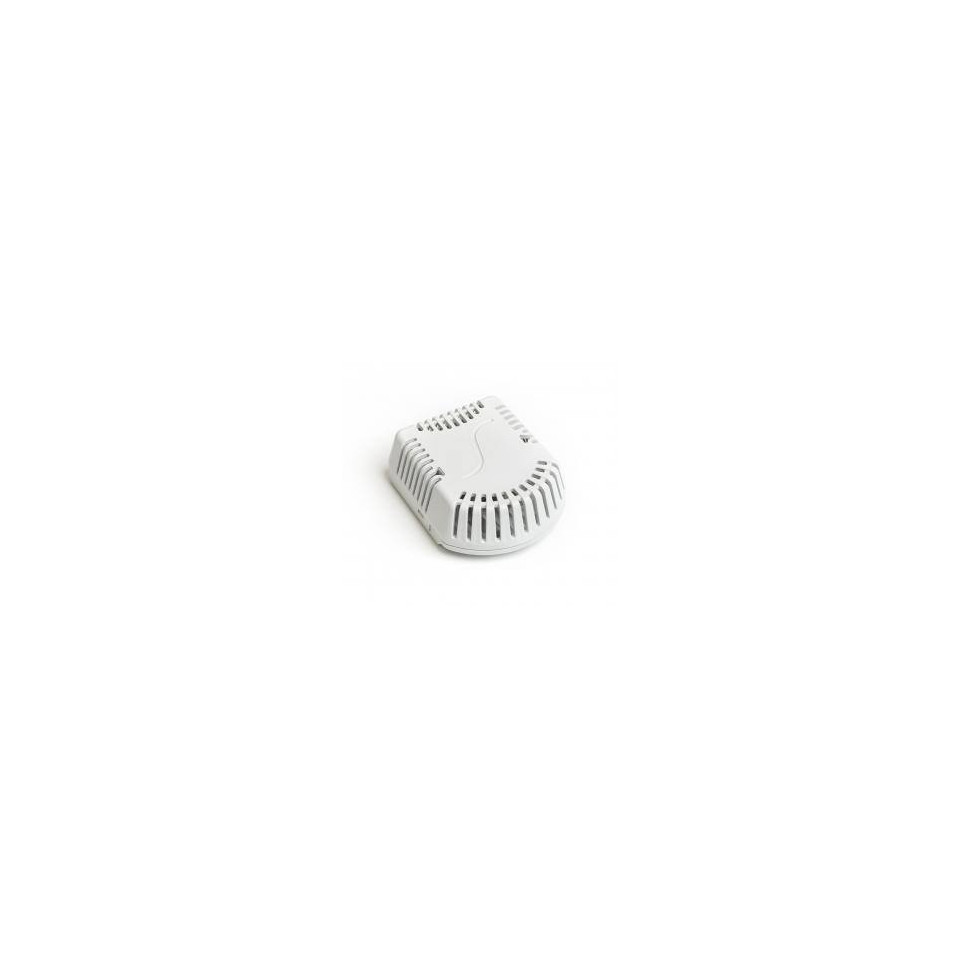

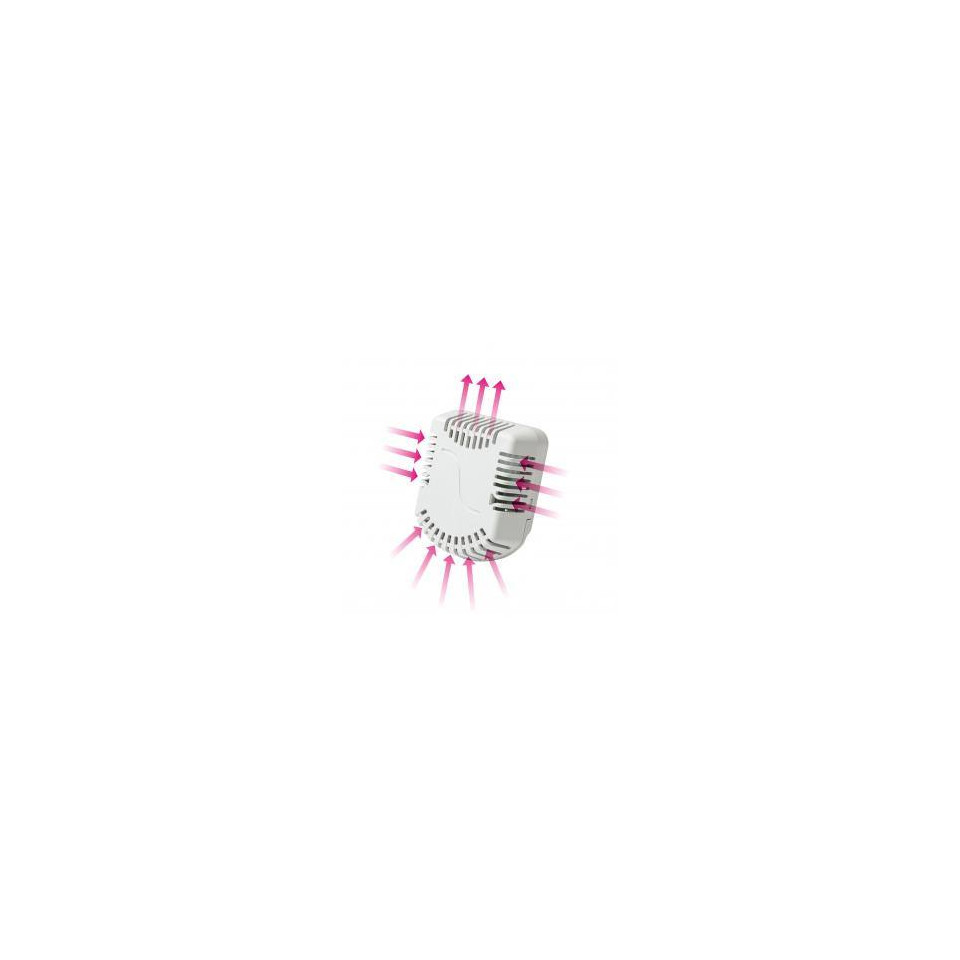

Capteur combiné de température, d'humidité relative, de pression atmosphérique et de COV - STHPV 102 est constitué d'une tête en plastique avec rainures dans laquelle se trouve une carte de circuit imprimé avec capteurs et émetteur individuels pour assurer la communication via le bus RS 485. Température, humidité relative, pression atmosphérique et COV sont mesurés par un capteur interne commun dont le signal est traité dans le microprocesseur et converti en signal de sortie MODBUS RTU. Le capteur de température, d'humidité relative, de pression atmosphérique et de COV - STHPV 102 est conforme à la classe de protection IP 30 selon la norme EN 60529 modifiée. Conception agréable et matériaux de qualité garantissent le capteur de température, d'humidité relative, de pression atmosphérique et de COV - STHPV 102 il ne gêne pas même dans les intérieurs soumis à de hautes exigences esthétiques. Les capteurs de température, d’humidité relative, de pression atmosphérique et de COV recommandés sont situés à une hauteur de 1,5 m sur le mur intérieur, dans la zone de déplacement des personnes, à l’écart des lieux ensoleillés et des endroits touchés par la température des murs, les sources de chaleur ou l’éclairage.Le capteur de température, d'humidité relative, de pression atmosphérique et de COV - STHPV 102 est conçu pour fonctionner dans un environnement chimiquement non agressif. La méthode d'utilisation doit être choisie en fonction de la température et de la résistance chimique de la tête de capteur et des capteurs individuels. Les conditions de fonctionnement pour assurer le bon fonctionnement du capteur sont:
- Température autour du capteur: -30 à 70 ° C, brièvement -40 à 80 ° C
- humidité relative: 0 à 95% (sans condensation)
- pression atmosphérique: 87 à 110 kPa
| Type de capteur | STHPV 102 |
| Plage de mesure de la température * | - 30 à 70 ° C -40 à 80 ° C à court terme |
| Précision de la mesure de la température * | ± 0,5 ° C à 25 ° C ± 1,0 ° C dans la plage de 0 à 65 ° C |
| Plage de mesure de l'humidité relative * | 0 à 95% |
| Précision de mesure d'humidité relative * | ± 3% entre 20 et 80% ± 4,5% entre 0 et 19% et 81 à 95% |
| Plage de mesure de COV (indice QAI) * | 0 à 500 |
| Précision de mesure du COV * | ± 15% |
| Plage de mesure de la pression atmosphérique * | 300 à 1100 hPa |
| Précision de mesure de la pression atmosphérique * (dans la plage de températures comprise entre 0 et 65 ° C, dans la plage allant de 300 à 1100 hPa) |
écart absolu: ± 0,12 hPa stabilité à la température à long terme: ± 1,0 hPa |
| Précision de mesure de la pression atmosphérique * (plage de température de 25 à 40 ° C, plage de 700 à 1100 hPa) |
écart absolu: ± 0,12 hPa |
| Signal de sortie | RS 485 / MODBUS RTU |
| Tension d'alimentation | 15 à 30 V DC |
| Tension d'alimentation nominale U n | 24 V DC |
| La consommation | maximum: 500 mW typique: 250 mW |
| Degré de protection | IP 30 selon EN 60529, telle que modifiée |
| Dimensions de la tête | 71,9 x 59 x 27 mm |
| Matériau de la tête | LEXAN |
| Hmostnost | min 35 g |
Remarque: Le fabricant se réserve le droit de modifier la conception et les caractéristiques techniques des produits.
INSTALLATION ET ENTRETIEN DU CAPTEUR

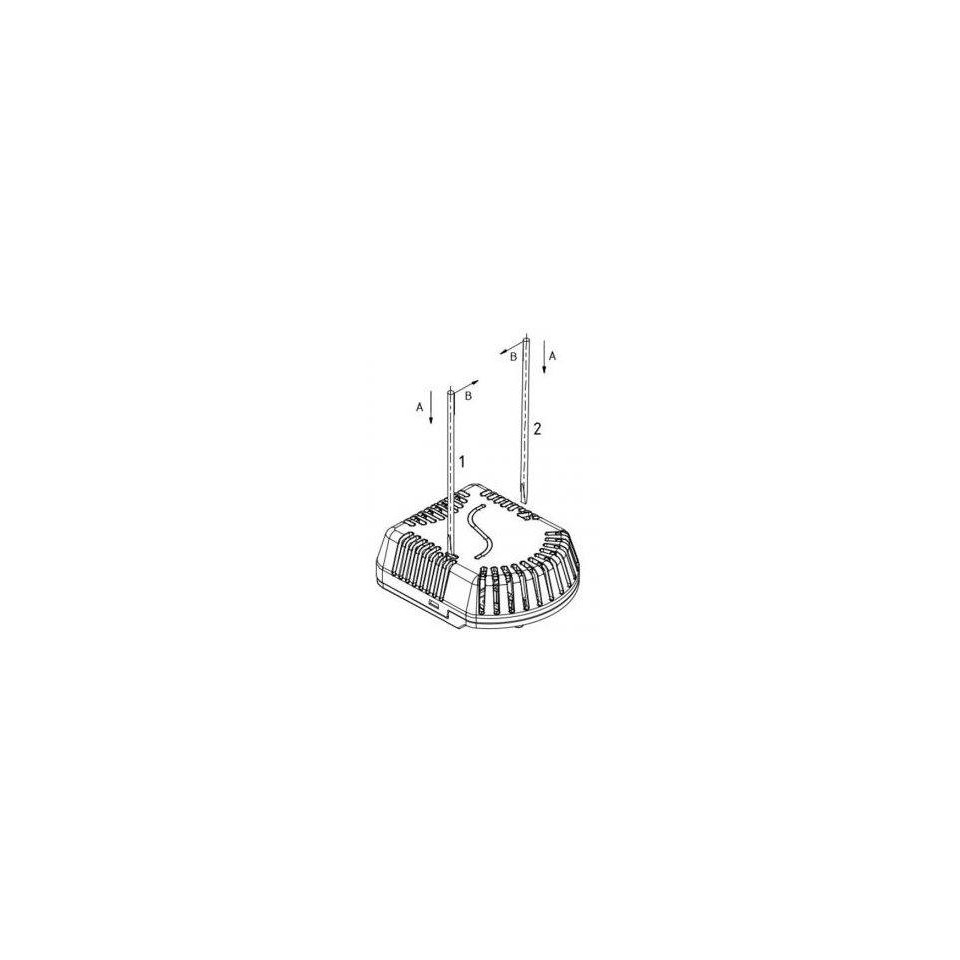

Les capteurs sont conçus pour être montés sur un mur ou d’autres surfaces verticale. Pour la fixation, il est nécessaire de préparer les trous requis pour vis de montage à l'aide d'un gabarit (fourni avec le capteur).
Avant de brancher le câble d'alimentation, il est nécessaire de séparer le cache perforé de la base en plastique. Retirez le couvercle et insérez le câble à travers le trou de 9 mm, appliquer la base sur la surface et visser avec deux vis ou boulons. La longueur des boulons ou des vis de fixation pour la fixation doit être choisie en fonction de l'épaisseur de la base en plastique. Branchez le câble d’alimentation aux bornes conformément à la section “Câblage”. Schéma : placez le couvercle perforé sur la base fixée et verrouillez-le en cliquant dessus. Après l’installation et la connexion à l’appareil de mesure électrique, le capteur est prêt à être utilisé. Le capteur ne nécessite aucun entretien particulier.
