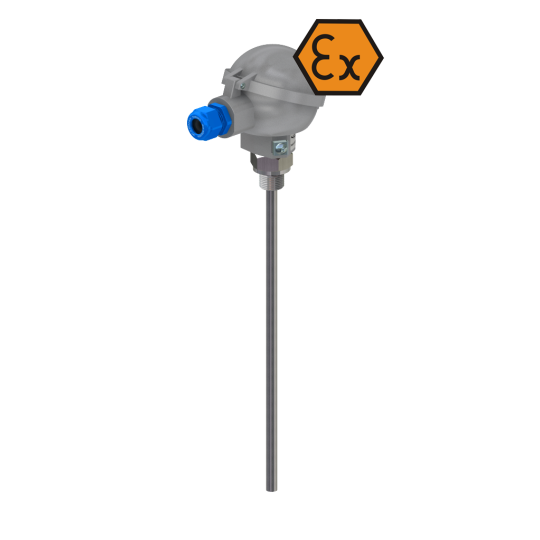

Thermomètre à résistance avec tête de connexion et insert - ATEX sécurité intrinsèque

Référence GXI-TOPIR / GXI-APTOPIR

  • Plage de température de conception: -200 .. + 600 ° C
  • Installations de procédés technologiques dans toutes les industries
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G): Zone 0, 1, 2
    Poussières (D): Zone 20, 21, 22
    Mines: M1

Caractéristiques produit Thermomètre à résistance avec tête de connexion et insert - ATEX sécurité intrinsèque

Caractéristiques

  • RTD simple et double
  • Insert de mesure isolé minéral
  • Diamètre de la gaine: Ø3, Ø4,5, Ø6, Ø8 mm
  • Matériau de la gaine: acier inoxydable 1.4401 (AISI316) ou autre
  • Presse-étoupe ATEX I M1, II GD, IP65 (diamètre de câble Ø5..10mm)
  • Signal de sortie: RTD ou 4..20 mA (option)


La description

Le capteur se compose d'un insert de mesure interchangeable et d'une tête de raccordement en aluminium où le montage d'un transmetteur de température avec un signal de sortie 4-20 mA / HART® ou Profibus®PA est possible.

La longueur d'insertion, le diamètre de la gaine, la tête de connexion ainsi que le type et le nombre de capteurs, la précision et la méthode de connexion peuvent être sélectionnés individuellement pour l'application respective.

Transmetteur de température (option)

L'émetteur est monté à l'intérieur de la tête de raccordement du capteur: directement sur l'insert de mesure ou dans le capuchon haut de la tête.


La deuxième méthode est avantageuse car elle permet de changer rapidement le support de mesure standard sans avoir besoin de démonter le transmetteur; cela signifie une réduction du temps et des coûts de maintenance du capteur et la protection des fils contre tout dommage possible. Montage de deux émetteurs à l'intérieur de la tête de raccordement disponible sur demande.

Type G1 Aluminium, presse-étoupe Exe M20x1,5, IP68
Type G2 Aluminium, presse-étoupe Exe M20x1,5, IP68
Type G5 Aluminium, 2 x presse-étoupe Exe M20x1,5, IP68
Type G6 Aluminium, 2 x presse-étoupe Exe M20x1,5, IP68
