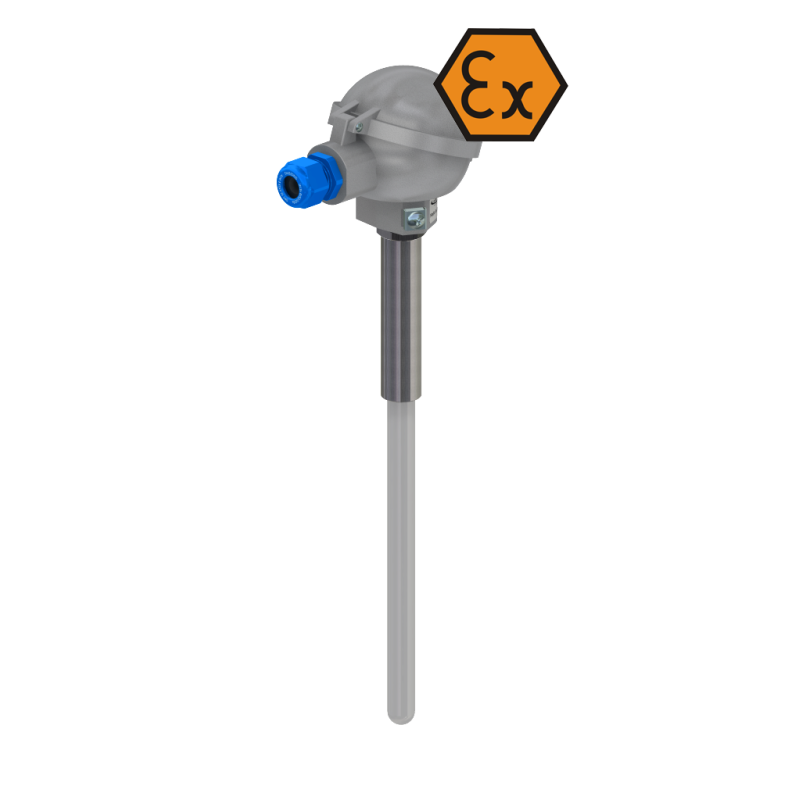

Thermocouple à tête de connexion 1800°C ATEX sécurité intrinsèque

Référence GXI-TT438/40/41/42/43/44R

  • Plage de température de conception :
    Type R (Pt13% Rh-Pt): 0 .. + 1600 ° C
    Type S (Pt10% Rh-Pt): 0 .. + 1600 ° C
    Type B (Pt30% Rh-Pt6% Rh): 0 .. + 1800 ° C
  • Installations de procédés technologiques dans toutes les industries
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G): Zone 0, 1, 2
    Poussières (D): Zone 20, 21, 22

Caractéristiques produit Thermocouple à tête de connexion 1800°C ATEX sécurité intrinsèque

Caractéristiques

  • TC simple et double
  • Insert de mesure interchangeable
  • Matériau du tube de protection: corindon C799 ou mulite C610
  • Diamètres du tube de protection:
    Thermocouple XI-TT438 avec diamètre extérieur du tube céramique douplex. Thermocouple
    XI-TT440 Ø24 mm avec tube céramique dia.
    Thermocouple XI-TT441 Ø15 mm avec tube céramique douplex dia.
    Thermocouple XI-TT442 Ø15 mm avec tube céramique dia. Thermocouple
    XI-TT443 Ø10 mm avec tube céramique dia. Thermocouple
    XI-TT444 Ø8 mm avec tube céramique dia. Ø6 mm
  • Presse-étoupe ATEX II GD, IP65 (diamètre de câble Ø5..10mm)
  • Signal de sortie: TC ou 4..20 mA (option)


La description

Le capteur se compose d'un insert de mesure interchangeable, d'un tube de protection extérieur en céramique et d'une tête de raccordement en aluminium où le montage d'un transmetteur de température avec un signal de sortie 4-20 mA / HART® ou Profibus®PA est possible.

L'insert de mesure utilisé constitue une partie interchangeable du capteur, ce qui signifie que seul l'insert et non l'ensemble du capteur doit être démonté en cas de dommage ou à des fins de contrôle périodique. Les coûts de maintenance sont alors réduits.

La longueur du thermocouple, le diamètre du tube en céramique, la tête de connexion ainsi que le type et le nombre de capteurs, la précision et la méthode de connexion peuvent être sélectionnés individuellement pour l'application respective.

Transmetteur de température (option)

L'émetteur est monté à l'intérieur de la tête de raccordement du capteur: directement sur l'insert de mesure ou dans le capuchon
haut de la tête.

La deuxième méthode est avantageuse car elle permet de changer rapidement le support de mesure standard sans avoir besoin de démonter le transmetteur; cela signifie une réduction du temps et des coûts de maintenance du capteur et la protection des fils contre tout dommage possible. Montage de deux émetteurs à l'intérieur de la tête de raccordement disponible sur demande.

Type G1 Aluminium, presse-étoupe Exe M20x1,5, IP68
Type G2 Aluminium, presse-étoupe Exe M20x1,5, IP68
Type G5 Aluminium, 2 x presse-étoupe Exe M20x1,5, IP68
Type G6 Aluminium, 2 x presse-étoupe Exe M20x1,5, IP68
