Caractéristiques produit Thermocouple câblé avec plongeur ATEX avec sécurité intrinsèque
Caractéristiques
- TC simple ou double:
Type J (Fe-CuNi),
Type K (NiCr-NiAl),
Type N (NiCrSi-NiSi),
Type T (Cu-CuNi),
Type E (NiCr-CuNi) - Acier inoxydable AISI321 / 1.4541 ou AISI316L / 1.4404, AISI316Ti / 1.4571 sur demande

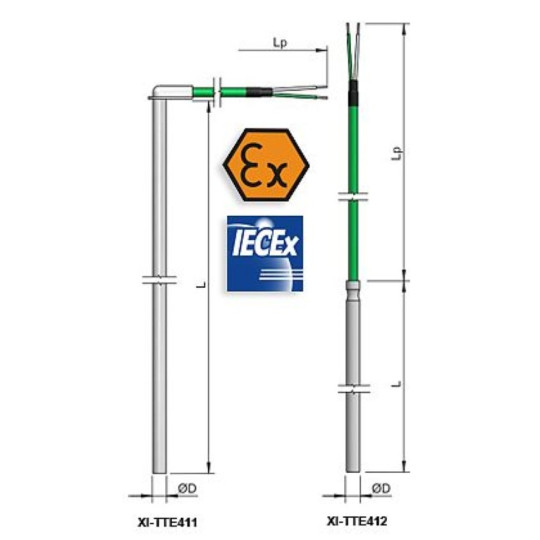

- Type de construction: droit ou angle
Écart de température
La plage de température du capteur dépend de l'isolation du câble de raccordement.
image |
isolation |
plage de mesure |
![]() |
PVC / Gaine : PVC | -10 .. + 105° C |
![]() |
Silicone / Gaine : silicone | -40 .. + 180° C |
![]() |
Teflon® FEP / Gaine : silicone | -40 .. + 180° C |
![]() |
Teflon® FEP / Gaine : silicone / Tresse : cuivre | -40 .. + 180° C |
![]() |
Teflon® PFA / Gaine : teflon® PFA | -40 .. + 260° C |
![]() |
Teflon® FEP / Gaine : teflon® FEP / Tresse : cuivre | -40 .. + 205° C |
![]() |
Fibre de verre / Gaine : fibre de verre / Tresse : acier inoxydable | -40 .. + 400° C |
La description
Les thermocouples de cette série sont conçus pour être vissés directement dans le processus, principalement dans les cuves et les canalisations. Ces thermocouples conviennent aux milieux liquides et gazeux sous une charge mécanique modérée et dans des conditions chimiques normales.
Construction
Le capteur se compose d'un câble thermocouple, d'un tube de protection avec raccord process fileté et d'un câble.
La longueur d'insertion, le raccordement process, le type de construction, le type de thermocouple, la précision, l'isolation des câbles peuvent être sélectionnés individuellement pour l'application respective.
Autres versions
Cette fiche technique ne contient qu'une petite partie de notre programme de fournitures de thermocouples à câble. Sur demande du client, d'autres versions peuvent également être livrées.
