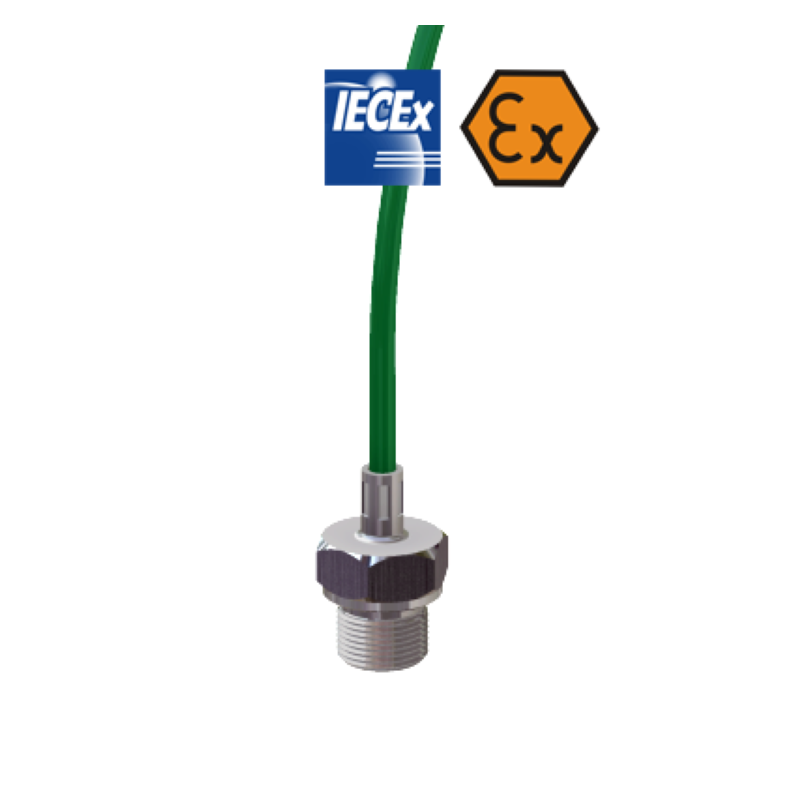

Thermocouple câblé avec raccord ATEX à sécurité intrinsèque

Caractéristiques

• TC simple ou double:
  Type J (Fe-CuNi),
  Type K (NiCr-NiAl),
  Type N (NiCrSi-NiSi),
  Type T (Cu-CuNi),
  Type E (NiCr-CuNi)
• Acier inoxydable AISI321 / 1.4541 ou AISI316L / 1.4404, AISI316Ti / 1.4571 sur demande
• Raccord process fileté




Écart de température

La plage de température du capteur dépend de l'isolation du câble de raccordement.

image	isolation	plage de mesure
	PVC / Gaine : PVC	-10 .. + 105° C
	Silicone / Gaine : silicone	-40 .. + 180° C
	Teflon® FEP / Gaine : silicone	-40 .. + 180° C
	Teflon® FEP / Gaine : silicone / Tresse : cuivre	-40 .. + 180° C
	Teflon® PFA / Gaine : teflon® PFA	-40 .. + 260° C
	Teflon® FEP / Gaine : teflon® FEP / Tresse : cuivre	-40 .. + 205° C
	Fibre de verre / Gaine : fibre de verre / Tresse : acier inoxydable	-40 .. + 400° C

La description

Les thermocouples de cette série sont conçus pour être vissés directement dans le processus. Ces thermocouples conviennent aux milieux liquides et gazeux sous une charge mécanique modérée et dans des conditions chimiques normales.

Construction

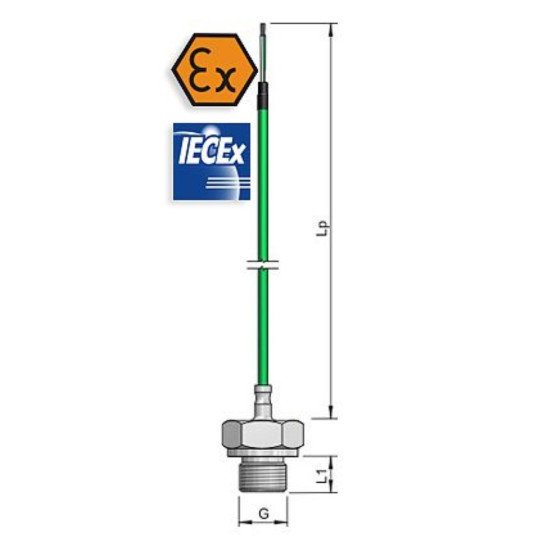

Le capteur se compose d'un câble thermocouple et d'une connexion de processus filetée.

Le type de filetage, le type de thermocouple, la précision, l'isolation des câbles peuvent être sélectionnés individuellement pour l'application respective.

Autres versions

Cette fiche technique ne contient qu'une petite partie de notre programme de fournitures de thermocouples à câble. Sur demande du client, d'autres versions peuvent également être livrées.
