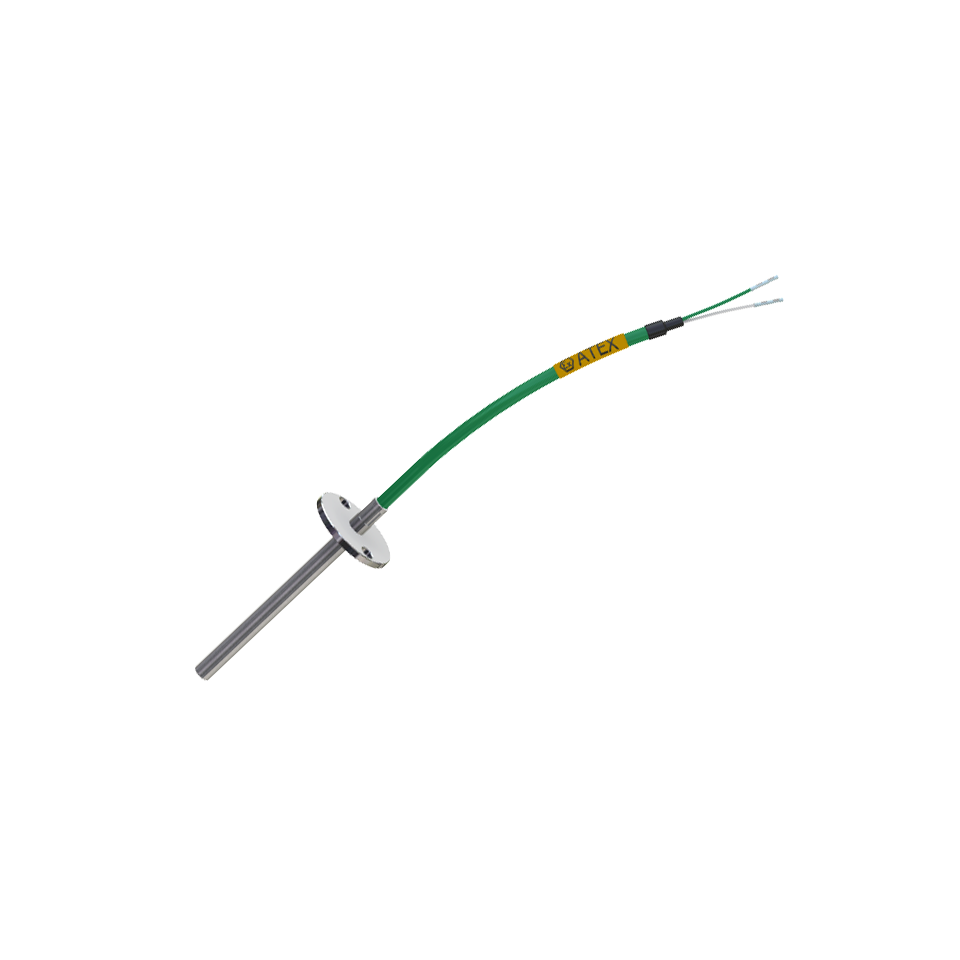

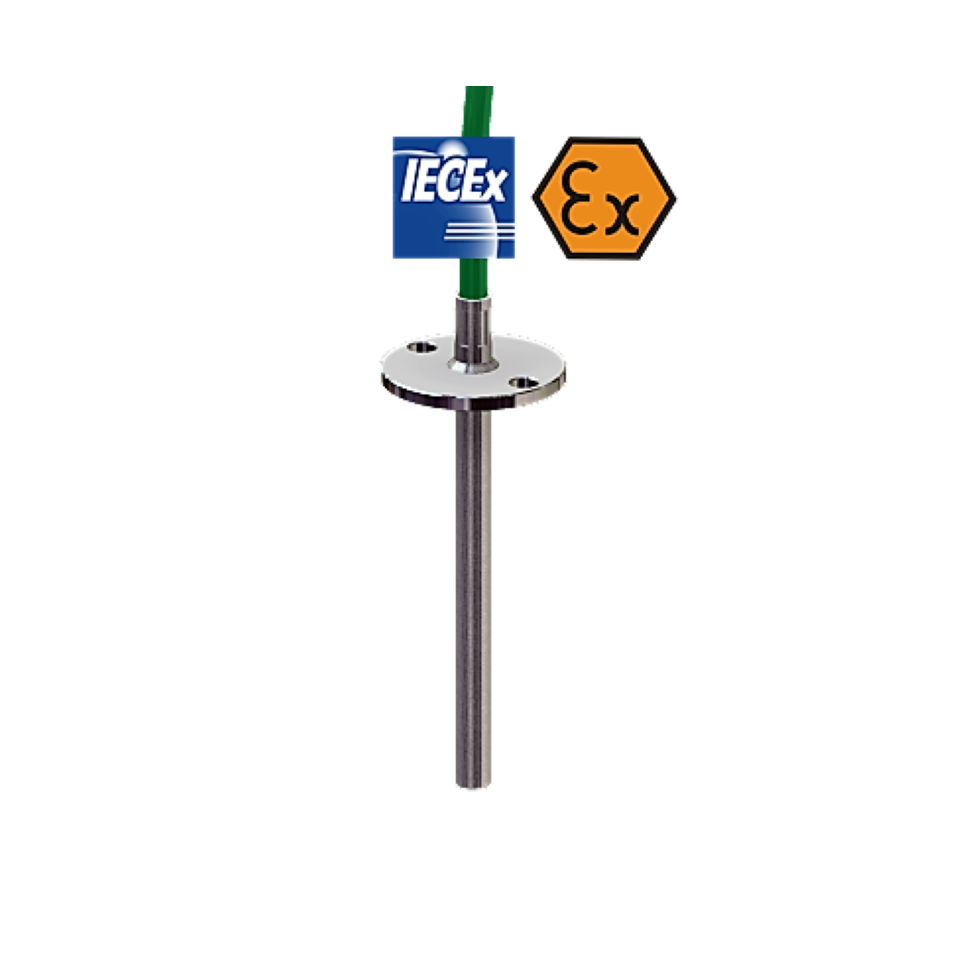

Thermocouple câblé avec bride ATEX à sécurité intrinsèque

Référence GXI-TTE570R

  • Plage de mesure: -40 .. + 400 ° C (dépend de l'isolation du câble)
  • Industrie chimique fine
  • Industrie de l'énergie légère
  • Services industriels généraux
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G):  Zone 0, 1, 2
    Poussières (D):  Zone 20, 21, 22
    Mines:  M1

Caractéristiques produit Thermocouple câblé avec bride ATEX à sécurité intrinsèque

Caractéristiques

  • TC simple ou double:
    Type J (Fe-CuNi),
    Type K (NiCr-NiAl),
    Type N (NiCrSi-NiSi),
    Type T (Cu-CuNi),
    Type E (NiCr-CuNi)
  • Acier inoxydable AISI321 / 1.4541 ou AISI316L / 1.4404, AISI316Ti / 1.4571 sur demande
  • Bride de montage avec deux trous Ø3,7 mm


Écart de température

La plage de température du capteur dépend de l'isolation du câble de raccordement.


isolation

plage de mesure

PVC / Gaine : PVC -10 .. + 105° C
Silicone / Gaine : silicone -40 .. + 180° C
Teflon® FEP / Gaine : silicone -40 .. + 180° C
Teflon® FEP / Gaine : silicone / Tresse : cuivre -40 .. + 180° C
Teflon® PFA / Gaine : teflon® PFA -40 .. + 260° C
Teflon® FEP / Gaine : teflon® FEP / Tresse : cuivre -40 .. + 205° C
Fibre de verre / Gaine : fibre de verre / Tresse : acier inoxydable -40 .. + 400° C

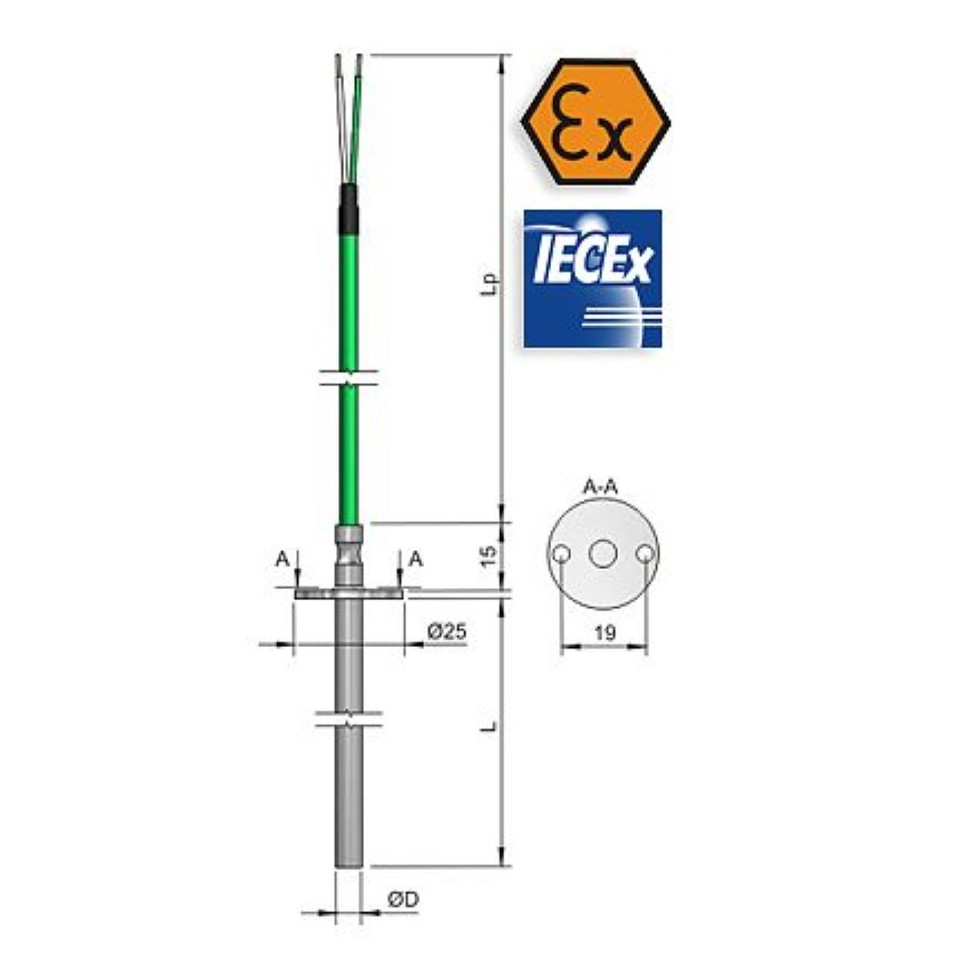

Construction

Le capteur se compose d'un câble thermocouple, d'un tube de protection avec bride de montage et d'un câble de raccordement.

La longueur d'insertion, le type de construction, le type de thermocouple, la précision et l'isolation des câbles peuvent être sélectionnés individuellement pour l'application respective.

Autres versions

Cette fiche technique ne contient qu'une petite partie de notre programme de fournitures de thermocouples à câble. Sur demande du client, d'autres versions peuvent également être livrées.
