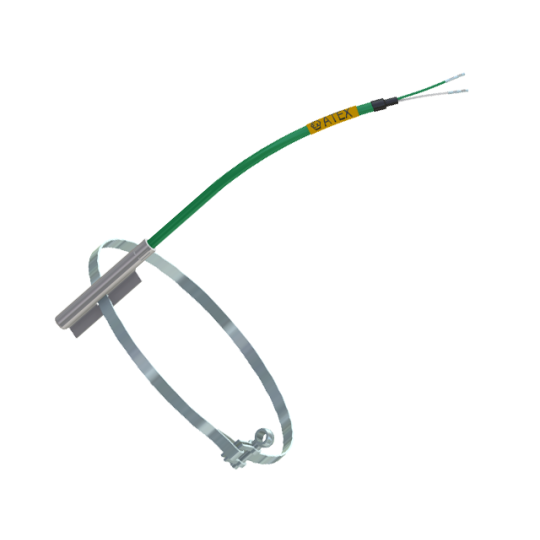

Thermocouple de contact câblé ATEX à sécurité intrinsèque

Référence GXI-TTE50244R

  • Plage de mesure: -40 .. + 400 ° C (dépend de l'isolation du câble)
  • Industrie chimique fine
  • Industrie de l'énergie légère
  • Services industriels généraux
  • Industrie alimentaire
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G):  Zone 0, 1, 2
    Poussières (D):  Zone 20, 21, 22
    Mines:  M1

Caractéristiques produit Thermocouple de contact câblé ATEX à sécurité intrinsèque

Caractéristiques

  • TC simple ou double:
    Type J (Fe-CuNi),
    Type K (NiCr-NiAl),
    Type N (NiCrSi-NiSi),
    Type T (Cu-CuNi),
    Type E (NiCr-CuNi)
  • Acier inoxydable AISI321 / 1.4541 ou AISI316L / 1.4404, AISI316Ti / 1.4571 sur demande
  • Collier de serrage en acier nickelé


Écart de température

La plage de température du capteur dépend de l'isolation du câble de raccordement.


isolation

plage de mesure

PVC / Gaine : PVC -10 .. + 105° C
Silicone / Gaine : silicone -40 .. + 180° C
Teflon® FEP / Gaine : silicone -40 .. + 180° C
Teflon® FEP / Gaine : silicone / Tresse : cuivre -40 .. + 180° C
Teflon® PFA / Gaine : teflon® PFA -40 .. + 260° C
Teflon® FEP / Gaine : teflon® FEP / Tresse : cuivre -40 .. + 205° C
Fibre de verre / Gaine : fibre de verre / Tresse : acier inoxydable -40 .. + 400° C


La description

Les thermocouples de cette série  sont conçus pour être montés sur des canalisations et autres éménets cylindriques.

Construction

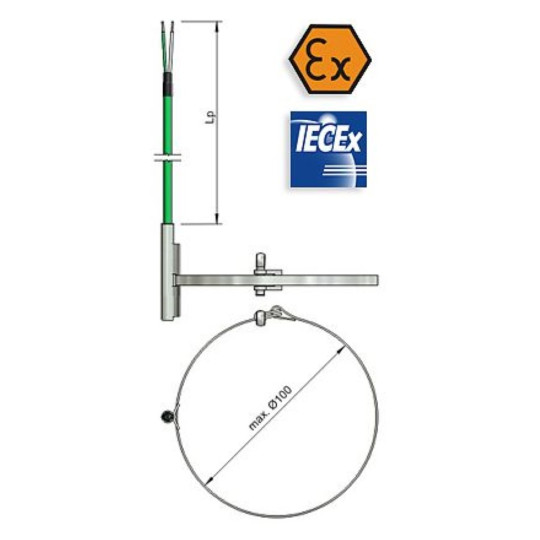

Le capteur se compose d'un câble thermocouple et d' un tube de protection avec collier de serrage .

Le type de thermocouple, la précision et l'isolation des câbles peuvent être sélectionnés individuellement pour l'application respective.

Autres versions

Cette fiche technique ne contient qu'une petite partie de notre programme de fournitures de thermocouples à câble. Sur demande du client, d'autres versions peuvent également être livrées.
