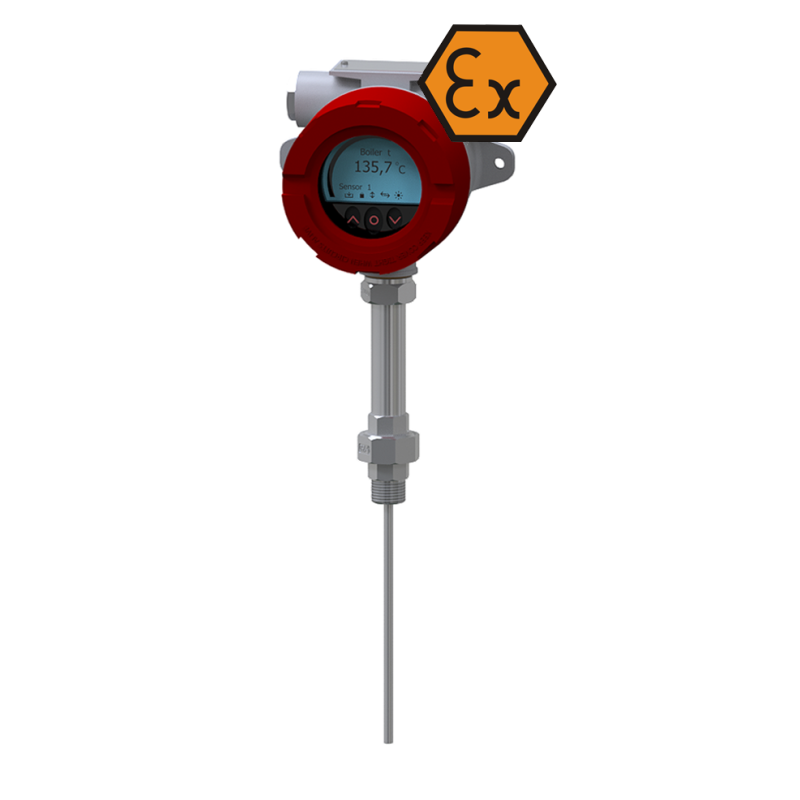

Thermomètre à résistance avec afficheur et raccord déporté - ATEX Exi / Exd

Reference: GXDI-TOPGNR

Thermomètre à résistance avec afficheur et raccord déporté - ATEX Exi / Exd
  • Plage de mesure: -200 .. + 600 ° C
  • Construction de réservoirs
  • Installations de procédés technologiques dans toutes les branches de l'industrie
  • Construction de machines
  • Installations de ventilation et de climatisation
  • Installations de chauffage
Livraison en 3 à 5 semaines

Envoi à l'international

Livraison standard ou express

Paiements sécurisés

Tous les paiements sont sécurisés et approuvés.

Garantie du meilleur prix

Contactez nous pour définir votre mode de paiement.

+33-233-611-670

Anglais - Français - Allemand - Espagnol

Product details about "Thermomètre à résistance avec afficheur et raccord déporté - ATEX Exi / Exd"

Caractéristiques

  • L'écran de 60 mm de diamètre facile à lire fournit une indication claire de l'ampleur de votre processus, soutenue par un graphique à barres radiales.
  • Trois boutons optiques fonctionnant même dans des conditions difficiles (option)
  • Des menus faciles à suivre vous guident tout au long de la programmation avec des textes d'aide défilants
  • Fonctionnalité HART® 7 avec compatibilité HART® 5
  • L'insert de mesure à ressort assure un contact fiable avec le doigt de gant
  • Diamètre du doigt de gant: Ø6 ÷ Ø15 mm, ou autre sur demande
  • Matériau du doigt de gant: acier inoxydable AISI321 (1.4541), AISI316L (1.4404) ou autre sur demande
  • Haute précision sur toute la plage de températures de fonctionnement


Instructions de montage

Les capteurs signés ex.jpg II 1 / 2G  et ex.jpg II 1 / 2D ont été conçus pour la mesure de température dans toutes les zones d'explosion de gaz, liquides, brouillards et poussières. Dans la zone 0 ou 20 ne peut être qu'un tube de protection. La tête de connexion ne peut être que dans les zones 1 (21) ou 2 (22). La limite entre les zones est le raccord fileté.

Les capteurs signés ex.jpg II 2G et ex.jpg II 1 / 2D ont été conçus pour la mesure de température en zone 1 (21) et 2 (22).

La description

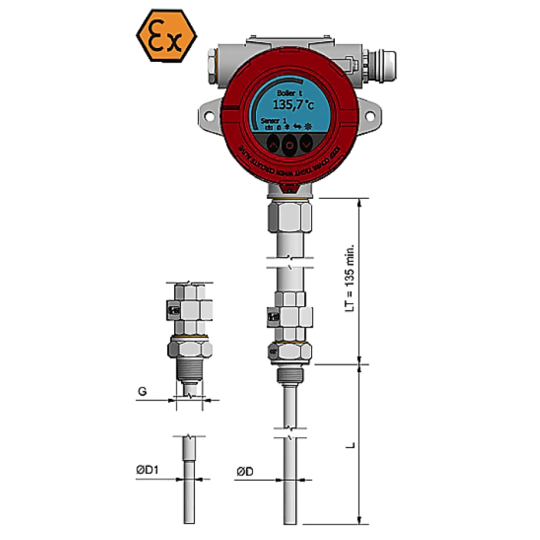

Le capteur se compose d'un insert de mesure interchangeable, d'un puits thermométrique soudé avec raccord process, d'un col et d'un transmetteur de température PR7501 monté sur site.

L'insert de mesure représente l'élément remplaçable du capteur complet qui réduit le temps et les coûts de maintenance de l'appareil de mesure installé dans l'objet. La fixation par ressort de l'insert de mesure fournit une pression parfaite au fond du tube de protection, réduit le temps de réaction aux changements de température et augmente la précision de la mesure et réduit les vibrations naturelles, évitant ainsi les défauts mécaniques et électriques.

La longueur d'insertion, le raccordement process, la conception et le matériau du doigt de gant, la longueur du col et la tête de raccordement peuvent être sélectionnés individuellement pour l'application respective.

Les détails qui font la différence

Le transmetteur de température HART® PR7501 monté sur site avec affichage et boutons optiques permet une programmation, une révision et un diagnostic faciles depuis l'avant du capteur. L'affichage du capteur peut être tourné par incréments de 90 degrés pour une visualisation verticale ou horizontale facile.



Exemple d'installation de capteur





Image Boutons optiques
Avec
5_8.png Sans

General

  • Référence GXDI-TOPGNR
  • Name Thermomètre à résistance avec afficheur et raccord déporté - ATEX Exi / Exd

Features

  • Type de produit 2x Pt100
    2x Pt500
    2x Pt1000
    Pt100
    Pt500
    Pt1000
  • Nombre de fils 2
    3
    4
  • Température maximale d'utilisation 600°C
  • Précision Classe A +-0.15°C
    Classe B +-0.3°C
  • Diamètre 6mm
    8mm
    9 mm avec pointe réduite 6 mm
    9mm
    10mm
    12mm
    15mm
  • Type de raccord 1/2"NPT
    G1/2"
    M20 x 1.5
  • Modèle Avec afficheur
    Sonde à bornier
  • longueur du tube 100mm
    150mm
    200mm
    250mm
  • longueur du cou LT 150mm
    200mm
  • Certification ATEX EXD
    ATEX EXI
  • Longueur de câble Avec bornier
