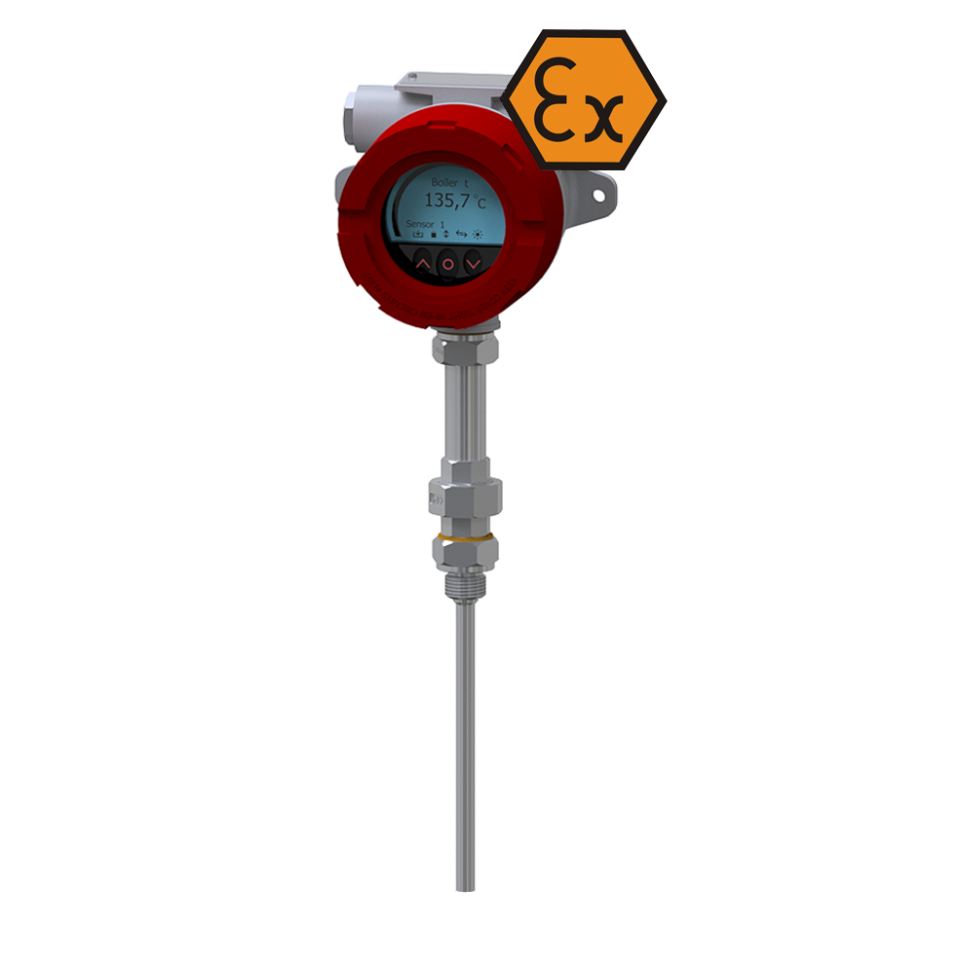

Thermocouple avec afficheur et raccord déporté - ATEX Exi / Exd *Étape requise

GXDI-TTGNR
En production :  1 à 3 semaines
  • Plage de mesure: -40 .. + 800 ° C
  • Construction de réservoirs
  • Installations de procédés technologiques dans toutes les branches de l'industrie
  • Construction de machines
  • Installations de ventilation et de climatisation
  • Installations de chauffage
Votre configuration:

Envoi à l'international

Port OFFERT en Europe dès 100€ d'achat

Paiements sécurisés

Tous les paiements sont sécurisés et approuvés.

Garantie du meilleur prix

Contactez nous pour définir votre délai de paiement.

+33-233-611-670

Anglais - Français - Allemand - Espagnol

Caractéristiques

  • L'écran de 60 mm de diamètre facile à lire fournit une indication claire de l'ampleur de votre processus, soutenue par un graphique à barres radiales.
  • Trois boutons optiques fonctionnant même dans des conditions difficiles (option)
  • Des menus faciles à suivre vous guident tout au long de la programmation avec des textes d'aide défilants
  • Fonctionnalité HART® 7 avec compatibilité HART® 5
  • L'insert de mesure à ressort assure un contact fiable avec le doigt de gant
  • Diamètre du doigt de gant: Ø6 ÷ Ø15 mm, ou autre sur demande
  • Matériau du doigt de gant: acier inoxydable AISI321 (1.4541), AISI316L (1.4404) ou autre sur demande
  • Haute précision sur toute la plage de températures de fonctionnement


Instructions de montage

Les capteurs signés ex.jpg II 1 / 2G  et ex.jpg II 1 / 2D ont été conçus pour la mesure de température dans toutes les zones d'explosion de gaz, liquides, brouillards et poussières. Dans la zone 0 ou 20 ne peut être qu'un tube de protection. La tête de connexion ne peut être que dans les zones 1 (21) ou 2 (22). La limite entre les zones est le raccord fileté.

Les capteurs signés ex.jpg II 2G et ex.jpg II 1 / 2D ont été conçus pour la mesure de température en zone 1 (21) et 2 (22).

La description

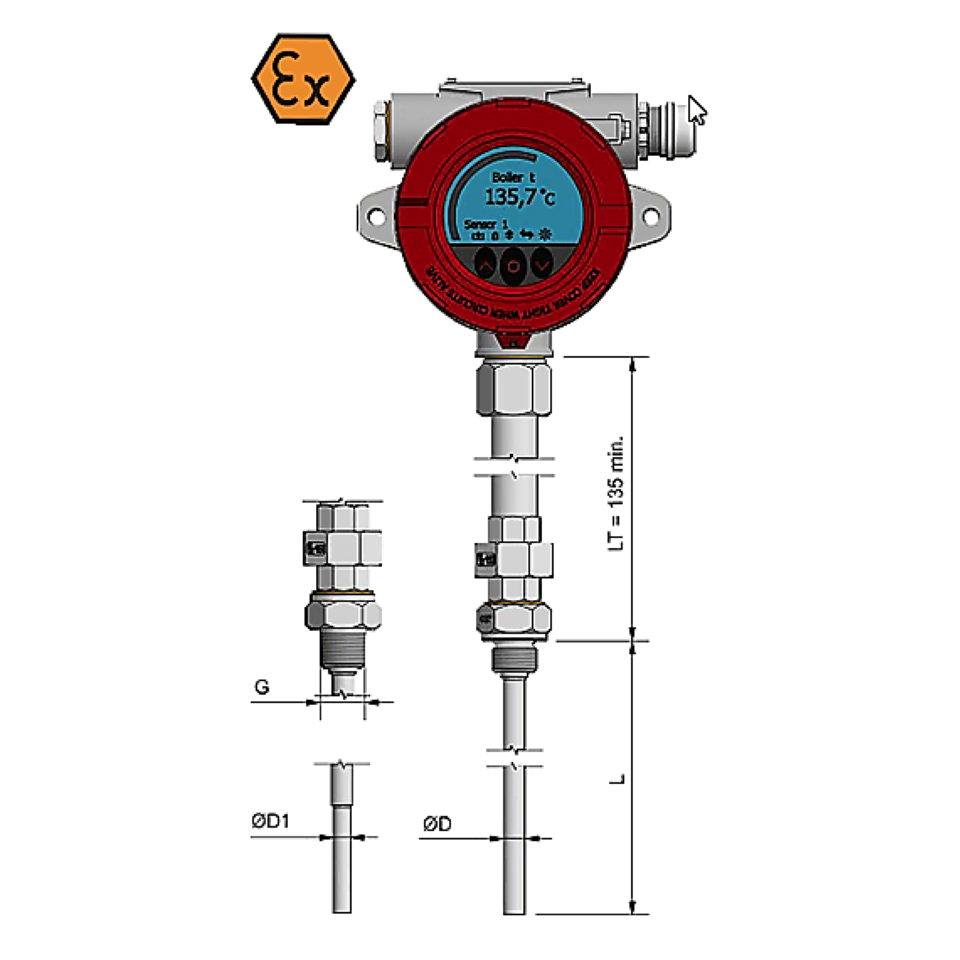

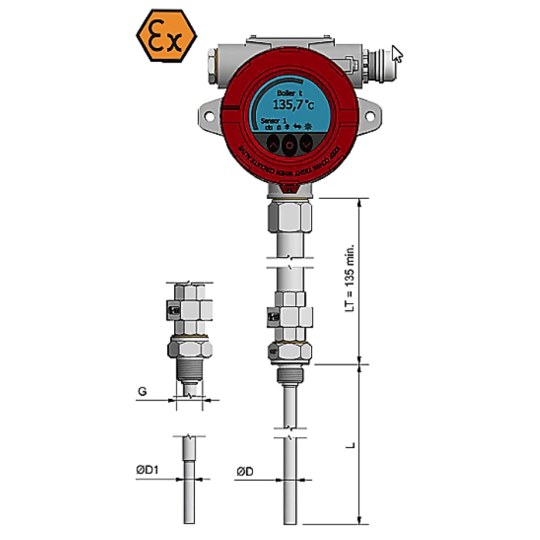

Le capteur se compose d'un insert de mesure interchangeable, d'un puits thermométrique soudé avec raccord process, d'un col et d'un transmetteur de température PR7501 monté sur site.

L'insert de mesure représente l'élément remplaçable du capteur complet qui réduit le temps et les coûts de maintenance de l'appareil de mesure installé dans l'objet. La fixation par ressort de l'insert de mesure fournit une pression parfaite au fond du tube de protection, réduit le temps de réaction aux changements de température et augmente la précision de la mesure et réduit les vibrations naturelles, évitant ainsi les défauts mécaniques et électriques.

La longueur d'insertion, le raccordement process, la conception et le matériau du doigt de gant, la longueur du col et la tête de raccordement peuvent être sélectionnés individuellement pour l'application respective.

Les détails qui font la différence

Le transmetteur de température HART® PR7501 monté sur site avec affichage et boutons optiques permet une programmation, une révision et un diagnostic faciles depuis l'avant du capteur. L'affichage du capteur peut être tourné par incréments de 90 degrés pour une visualisation verticale ou horizontale facile.



Exemple d'installation de capteur







Image Boutons optiques
Avec
5_8.png Sans

Fiche technique

Type de produit
2x Thermocouple
Thermocouple
Température maximale d'utilisation
800°C
Diamètre
6mm
8mm
9 mm avec pointe réduite 6 mm
9mm
10mm
12mm
15mm
Type de raccord
Sur mesure
Modèle
Avec afficheur
Sonde à bornier
Type de thermocouple
E
J
K
N
T
longueur du tube
100mm
150mm
200mm
250mm
300mm
Certification
ATEX EXD
ATEX EXI
Longueur de câble
Avec bornier
