Thermomètre à résistance à tête de connexion avec raccord à temps de réponse rapide - ATEX antidéflagrant

Caractéristiques

• RTD simple et double
• Insert de mesure à isolation minérale interchangeable
• Raccord process soudé au tube de protection
• Diamètre du tube de protection: Ø6, Ø8, Ø9 mm
• Matériau du tube de protection: acier inoxydable 1.4541 (AISI321) ou autre
• Presse-étoupe ATEX I M2, II GD, IP65 (diamètre de câble Ø5..10mm)
• Signal de sortie: RTD ou 4..20 mA (option)




Instructions de montage

Les capteurs signés ex.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC Tx Db  ont été conçus pour la mesure de température en zone 1 (21) et 2 (22).

La description

Les thermomètres à résistance de cette série sont conçus pour être vissés directement dans le processus, principalement dans les cuves et les canalisations. Ces thermomètres conviennent aux milieux liquides et gazeux sous une charge mécanique modérée et dans des conditions chimiques normales.

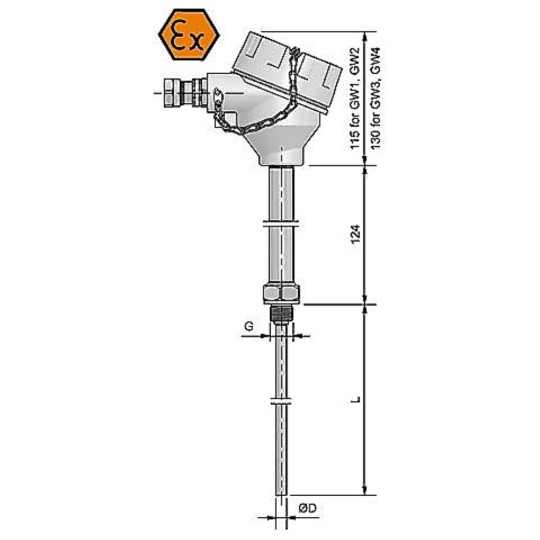

Construction

Le capteur se compose d'un insert de mesure interchangeable, d'un tube de protection externe (doigt de gant) avec col et d'une tête de raccordement en aluminium où le montage d'un transmetteur de température avec un signal de sortie 4-20 mA / HART® ou Profibus®PA est possible.

L'insert de mesure représente l'élément remplaçable du capteur complet qui réduit le temps et les coûts de maintenance de l'appareil de mesure installé dans l'objet. La fixation par ressort de l'insert de mesure fournit une pression parfaite au fond du tube de protection, réduit le temps de réaction aux changements de température et augmente la précision de la mesure et réduit les vibrations naturelles, évitant ainsi les défauts mécaniques et électriques.

La longueur d'insertion, le raccordement process, la conception du puits thermométrique, la tête de raccordement ainsi que le type et le nombre de capteurs, la précision et la méthode de raccordement peuvent être sélectionnés individuellement pour l'application respective.

Transmetteur de température (option)

Le transmetteur est monté à l'intérieur de la tête de raccordement du capteur, directement sur l'insert de mesure.

	Type GW1	aluminium, presse-étoupe M20x1,5
	Type GW2	aluminium, 2 x presse-étoupe M20x1,5
	Type GW3	aluminium, presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
	Type GW4	aluminium, 2 x presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
	Type S1	acier inoxydable, presse-étoupe M20x1,5
	Type S2	acier inoxydable, 2 x presse-étoupe M20x1,5
