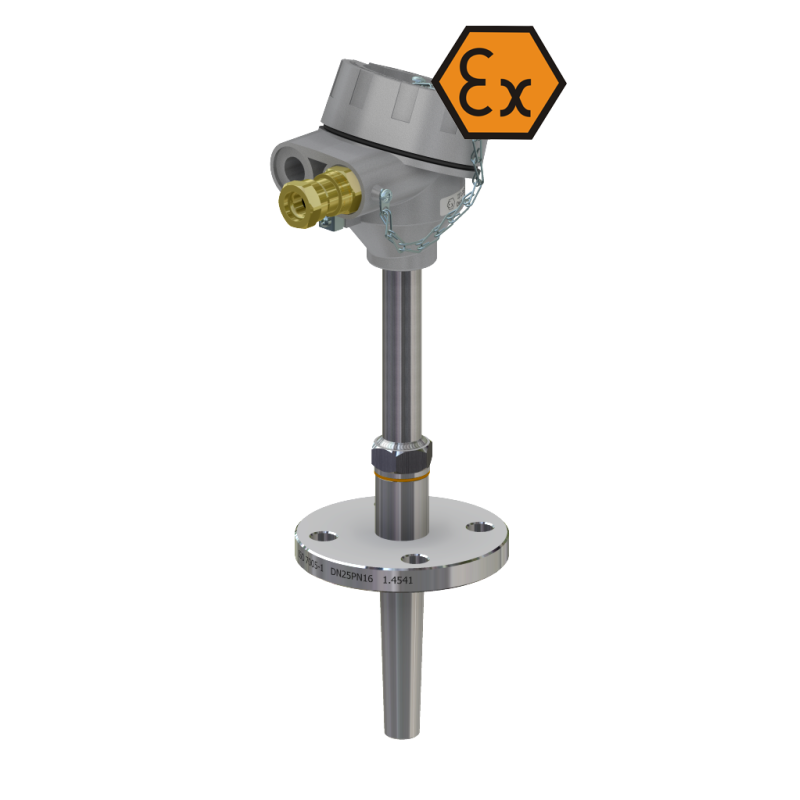

Thermomètre à résistance à tête de connexion avec bride et réduction - ATEX antidéflagrant

Référence GXD-TOPFTR / GXD-APTOPFTR

  • Plage de température de conception: -200 .. + 550 ° C
  • Installations de procédés technologiques dans toutes les industries
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G): Zone 0, 1, 2
    Poussières (D): Zone 20, 21, 22
    Mines: M2

Caractéristiques produit Thermomètre à résistance à tête de connexion avec bride et réduction - ATEX antidéflagrant

Caractéristiques

  • RTD simple et double
  • Insert de mesure à isolation minérale interchangeable
  • Puits de gant solide usiné (percé) adapté aux hautes pressions
  • Diamètres des puits thermométriques: personnalisés, selon les spécifications du client
  • Matériau du doigt de gant: acier inoxydable 1.4541 (AISI321) ou autre
  • Presse-étoupe ATEX I M2, II GD, IP65 (diamètre de câble Ø5..10mm)
  • Signal de sortie: RTD ou 4..20 mA (option)


Instructions de montage

Les capteurs signés ex.jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et ex.jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db  ont été conçus pour la mesure de température dans toutes les zones d'explosion de gaz, liquides, brouillards et poussières. Dans la zone 0 ou 20 ne peut être qu'un tube de protection. La tête de connexion ne peut être que dans les zones 1 (21) ou 2 (22). La limite entre les zones est le raccord fileté.

Les capteurs signés ex.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db   ont été conçus pour la mesure de température en zone 1 (21) et 2 (22).

La description

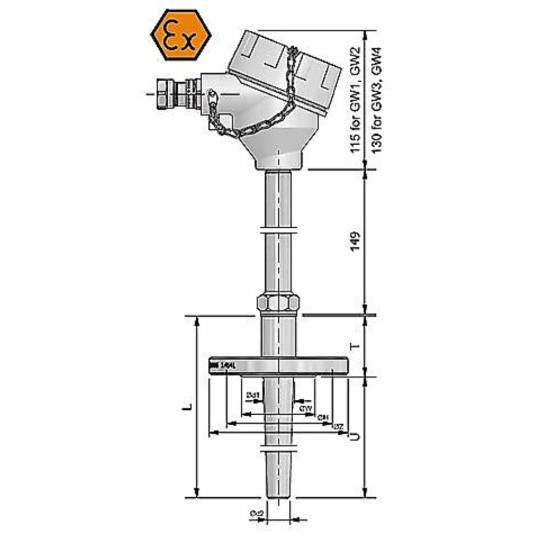

Le capteur se compose d'un insert de mesure interchangeable, d'un puits thermométrique percé, d'un col et d'une tête de raccordement en aluminium où le montage d'un transmetteur de température avec un signal de sortie 4-20 mA / HART® ou Profibus®PA est possible.

L'insert de mesure représente l'élément remplaçable du capteur complet qui réduit le temps et les coûts de maintenance de l'appareil de mesure installé dans l'objet. La fixation par ressort de l'insert de mesure fournit une pression parfaite au fond du tube de protection, réduit le temps de réaction aux changements de température et augmente la précision de la mesure et réduit les vibrations naturelles, évitant ainsi les défauts mécaniques et électriques.

La longueur et la conception du puits thermométrique, la tête de connexion ainsi que le type et le nombre de capteurs, la précision et la méthode de connexion peuvent être sélectionnés individuellement pour l'application respective.

Transmetteur de température (option)

Le transmetteur est monté à l'intérieur de la tête de raccordement du capteur, directement sur l'insert de mesure.



Type GW1 aluminium, presse-étoupe M20x1,5
Type GW2 aluminium, 2 x presse-étoupe M20x1,5
Type GW3 aluminium, presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
Type GW4 aluminium, 2 x presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
Type S1 acier inoxydable, presse-étoupe M20x1,5
Type S2 acier inoxydable, 2 x presse-étoupe M20x1,5
