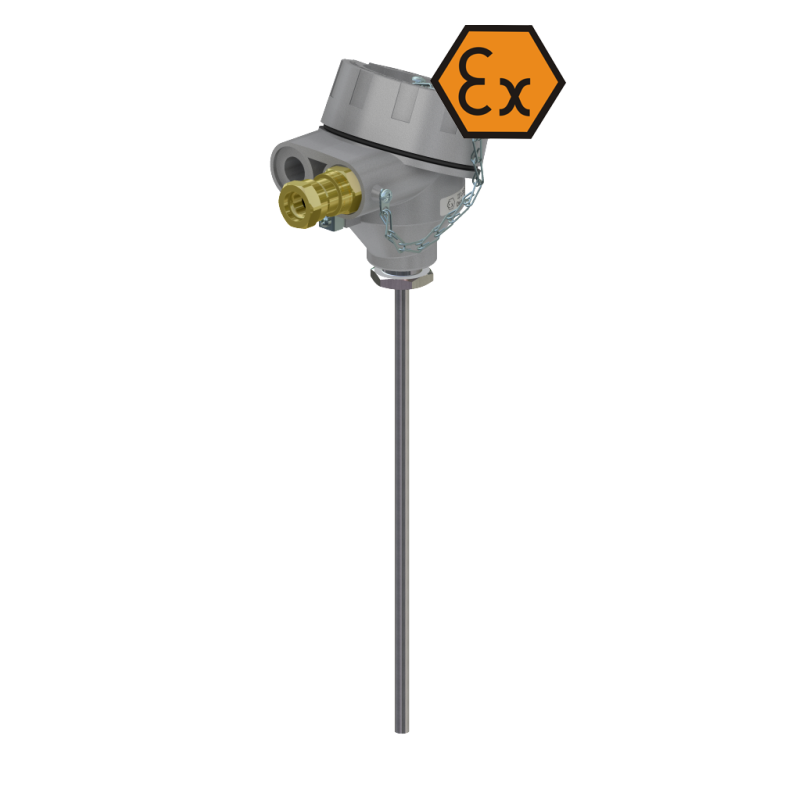

Thermocouple à temps de réponse rapide avec tête de connexion - ATEX antidéflagrant

Référence GXD-TTIR / GXD-APTTIR

  • Plage de température de conception: -40 .. + 1200 ° C
  • Installations de procédés technologiques dans toutes les industries
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G): Zone 1, 2
    Poussières (D): Zone 21, 22
    Mines: M2

Caractéristiques produit Thermocouple à temps de réponse rapide avec tête de connexion - ATEX antidéflagrant

Caractéristiques

  • TC simple et double
  • Insert de mesure à isolation minérale interchangeable
  • Diamètre de la gaine: Ø3, Ø4,5, Ø6, Ø8 mm
  • Matériau de la gaine: Inconel®600 (2.4816) ou autre
  • Presse-étoupe ATEX I M2, II GD, IP65 (diamètre de câble Ø5..10mm)
  • Signal de sortie: TC ou 4..20 mA (option)


Instructions de montage

Les capteurs signés ex.jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  ont été conçus pour la mesure de température en zone 1 (21) et 2 (22).

La description

Le capteur se compose d'un insert de mesure interchangeable et d'une tête de raccordement en aluminium où le montage d'un transmetteur de température avec un signal de sortie 4-20 mA / HART® ou Profibus®PA est possible.

La longueur et le diamètre de la gaine, la tête de connexion ainsi que le type et le nombre de capteurs et la précision peuvent être sélectionnés individuellement pour l'application respective.

Transmetteur de température (option)

Le transmetteur est monté à l'intérieur de la tête de raccordement du capteur, directement sur l'insert de mesure.

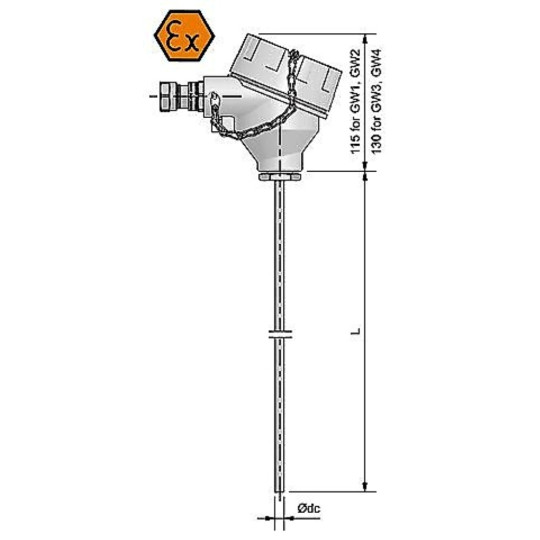

Type GW1 aluminium, presse-étoupe M20x1,5
Type GW2 aluminium, 2 x presse-étoupe M20x1,5
Type GW3 aluminium, presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
Type GW4 aluminium, 2 x presse-étoupe M20x1,5, avec fenêtre pour affichage LED local (LPI-02)
Type S1 acier inoxydable, presse-étoupe M20x1,5
Type S2 acier inoxydable, 2 x presse-étoupe M20x1,5
