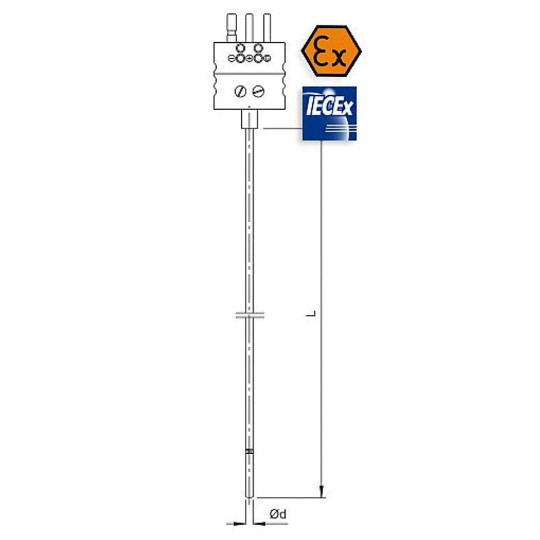

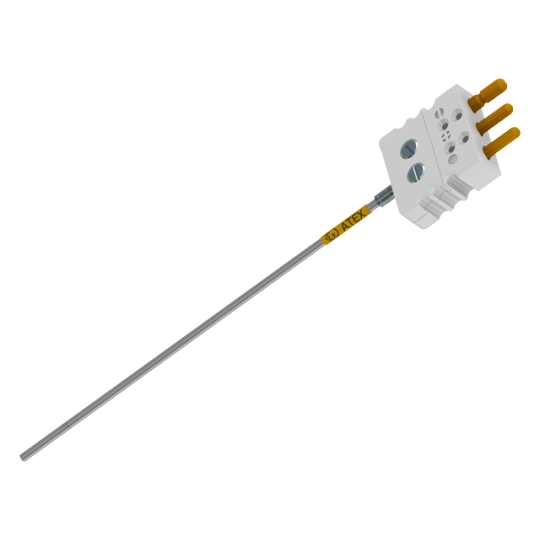

Thermomètre à résistance chemisé, connecteur standard, sécurité intrinsèque

Référence GXI-TRP-BTWsR

  • Plage de mesure: -50 .. + 600 ° C
  • Conception générale des machines et équipements
  • Mesure de la température de liquides, de gaz et de corps solides
  • Toutes les branches de l'industrie
  • Installation en zones dangereuses:
    Gaz, vapeurs, brouillards (G): Zone 0, 1, 2
    Poussières (D): Zone 20, 21, 22
    Mines: M1

Caractéristiques produit Thermomètre à résistance chemisé, connecteur standard, sécurité intrinsèque

Caractéristiques

  • Capteur RTD à isolation minérale série XI-TRP-BTW avec fiche de taille standard
  • Fabriqué en câble gainé isolé à l'intérieur avec de l'oxyde de magnésium (MgO)
  • Petites dimensions, diamètre extérieur à partir de Ø1,5 mm
  • Temps de réponse court pour le changement de température
  • Le capteur est pliable
  • Boîtier en acier résistant aux acides AISI316 (1.4401), AISI321 (1.4541)
  • Résistant aux vibrations


Multiplicité

Combinaisons possibles de diamètres de gaine, multiplicité du capteur et des lignes de raccordement:

Diamètre de la gaine Simple, par exemple 1xPt100 Double, par exemple 2xPt100
2 fils 3 fils 4 fils 2 fils 3 fils 4 fils
Ø1,5 mm
Ø2,0 mm
Ø3,0 mm
Ø4,5 mm
Ø6,0 mm



La description

Les thermomètres à résistance gainés sont constitués de câbles gainés métalliques dont les fils internes (Cu ou Ni) sont isolés les uns des autres et de la gaine externe avec de la poudre d'oxyde de magnésium (MgO). Cela confère au capteur une résistance élevée aux vibrations, une flexibilité ainsi qu'une résistance à la température et une bonne isolation électrique.

Ces capteurs sont conçus pour mesurer directement la température dans des endroits difficiles d'accès, ainsi que dans tous les endroits où il est nécessaire d'utiliser des capteurs flexibles de petits diamètres, une résistance élevée aux vibrations et aux chocs, et avec un temps de réponse court aux changements de température.

En raison du pressage serré de la couche isolante (MgO) et de la structure appropriée des fils intérieurs et de la gaine, les capteurs peuvent être pliés avec un rayon de courbure minimal de trois fois le diamètre extérieur de la gaine.
