Sonde de température avec tête de connexion en acier et plongeur

Sonde de température avec tête de connexion en acier et plongeur

Référence GNS180R

Livraison en 3 à 5 semaines

972.11KB Téléchargement

Fiche technique GNS180R | Sonde de température avec tête de connexion en acier et plongeur

Caractéristiques produit Sonde de température avec tête de connexion en acier et plongeur

DESCRIPTION ET APPLICATION

Ces capteurs de type résistance sont destinés à mesurer par contact les températures de substances liquides et gazeuses. Ces capteurs sont fabriqués en deux versions : la petite tête de connexion avec sortie à résistance et la grande tête de connexion avec sortie 4 à 20 mA.

Les capteurs sont conçus pour être utilisés principalement dans l'industrie alimentaire. La combinaison capteur - support central convient à la mesure de la température dans les gaines de climatisation. La combinaison capteur - doigt de gant convient à la mesure de la température dans les tubes.

La variante de capteur avec filetage soudé est idéale pour la mesure directe des fluides dans les conduits. La plage de température standard d'utilisation des capteurs actifs est comprise entre -30 et +150 °C; pour les capteurs passifs, elle est comprise entre -30 et +200 ° C.

Les capteurs sont conçus pour fonctionner dans un environnement chimiquement non agressif.

ACCESSOIRES

Support central en métal K120
Thermowell en acier inoxydable JS 130
Connecteur d'entrée CONEC 43-00092
Câble de raccordement avec connecteur droit RKt ou connecteur rectangulaire RKWt
Vis avec collet ou bagues de coupe - si différentes longueurs d'immersion de la sonde de température sont réglées

DÉCLARATION, CERTIFICATION, ÉTALONNAGE

Le fabricant fournit une déclaration de conformité UE.
Calibrage - Le contrôle métrologique final - comparaison avec des étalons ou des instruments de travail - est effectué pour tous les produits. La continuité des normes et des instruments de mesure de travail est assurée au sens de l'article 5 de la loi n ° 505/1990 sur la métrologie. Nous offrons la possibilité de fournir les capteurs étalonnés (selon les exigences de la norme EN ISO / IEC 17025) ou dans un laboratoire accrédité.
Caractéristiques

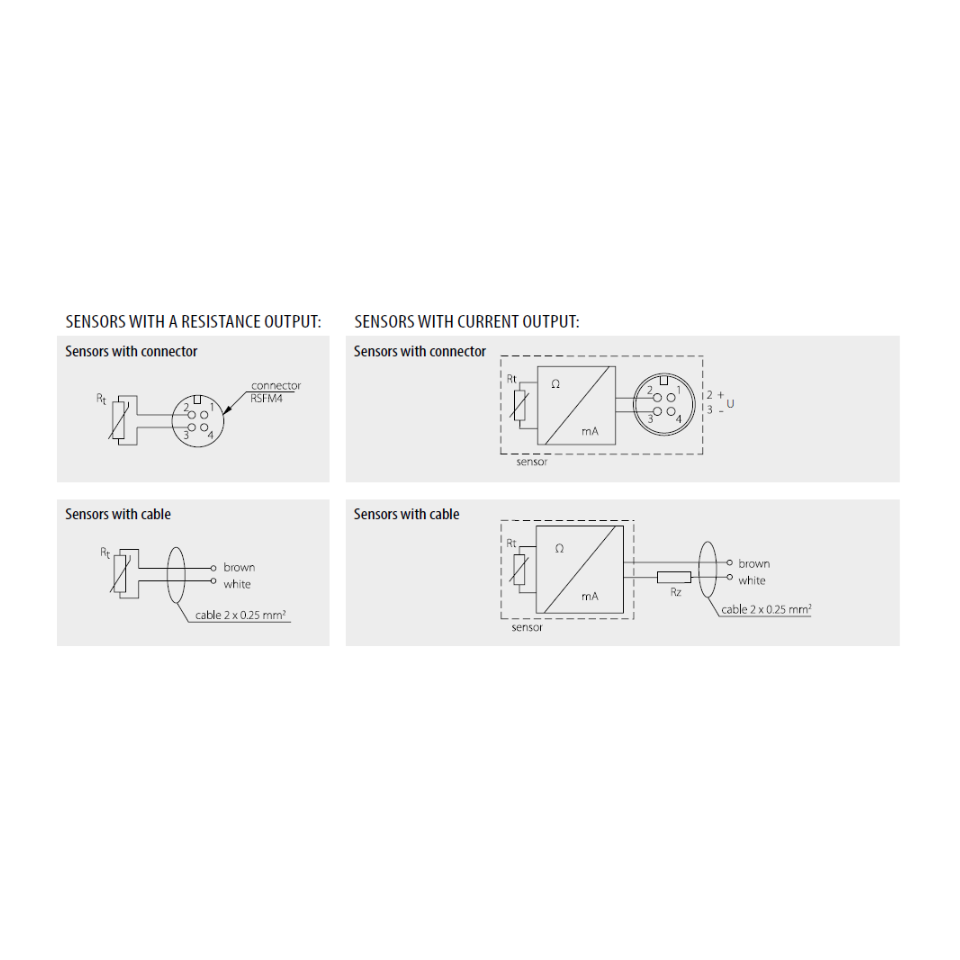

Schéma de câblage
Brouillon dimensionnel
Télécharger

Type de capteur (K - avec connecteur)	NS 180P NS 180K	NS 181P NS 181K	NS 182P NS 182K	NS 380P NS 380K	NS 381P NS 381K
Type d'élément sensible	Ni 1000/5000	Ni 1000/6180	Ni 891	Ni 10000/5000	Ni 10000/6180
Plage de mesure	-50 à 200 ° C (température ambiante de la tête de raccordement -30 à 100 ° C)
Courant continu de mesure maximum	1 mA	1 mA	1 mA	0.3 mA	0.3 mA

Type de capteur (K - avec connecteur)	NS 183P NS 183K	PTS 180P PTS 180K	PTS 280P PTS 280K	PTS 380P PTS 380K	HS 180P HS 180K
Type d'élément sensible	T1 = Ni 2226	Pt 100/3850	Pt 500/3850	Pt 1000/3850	thermistance NTC 20Ω
Plage de mesure	-50 à 150 ° C	-50 à 200 ° C (température ambiante de la tête de raccordement -30 à 100 ° C)			-30 à 150 ° C
Courant continu de mesure maximum	0.7 mA	3 mA	1.5 mA	1 mA	10 mW *)

*) consommation électrique maximale

Type de capteur (k - avec connecteur)	PTS 580P PTS 580K	Note
Type d'élément sensible	Pt 1000/3850
Signal de sortie	4 à 20 mA
Plages de mesure	-50 à 50 ° C -30 à 60 ° C 0 à 35 ° C 0 à 100 ° C 0 à 150 ° C	température ambiante autour de la tête de connexion -30 à 70 ° C
Alimentation électrique (U)	11 à 30 V DC	valeur recommandée 24 V CC
Résistance à la charge	150 Ω pour alimentation 12 VDC 700 Ω pour alimentation 24 VDC
Signal de sortie cassant l'élément sensible	> 24 mA
Signal de sortie - court-circuit de l'élément de détection	< 3.5 mA

AUTRES PARAMETRES
Classe de précision	Éléments sensibles au Ni: classe B, Δt = ± (0,4 + 0,007t), pour t ≥ 0; Δt = ± (0,4 + 0,028 \| t \|), pour t ≤ 0 en ° C; Eléments sensibles au pt: classe B selon EN 60751, Δt = ± (0,3 + 0,005 \| t \|) en ° C NTC 20 kΩ: ± 1 ° C pour la plage de 0 à 70 ° C
Erreur de mesure	<0,6% de la plage de mesure, minimum 0.5 ° C
Connexion du capteur	selon le schéma de câblage
Longueur standard de la tige L1	70, 120, 180, 240 mm
Temps de réponse	τ _0,5 <9 s (en eau vive à 0,4 ms ^-1 )
Câble en version - version avec câble	Blindé PVC 2 x 0,25 mm ²
Type de connecteur dans les capteurs de tête avec connecteur	Lumberg RSFM4, M 12
Longueurs standards du câble	1, 2, 5, 10 m
La résistance d'isolement	> 200 MΩ à 500 V DC, 25 ° ± 3 ° C; humidité <85%
Indice de protection	IP 67 selon EN 60529
Matériau de la tige du capteur	acier inoxydable DIN1.4301
Matériau de la tête de connexion	acier inoxydable DIN 1.4301
des conditions de fonctionnement	température ambiante: -30 à 100 ° C; -30 à 70 ° C avec convertisseur d' humidité relative: max. 100% (à la température ambiante 25 ° C) pression atmosphérique: 70 à 107 kPa
Poids	environ 0,25 kg
