Sonde de température et humidité externe - 4..20mA

Sonde de température et humidité externe - 4..20mA

Référence GPTSV 130R

Les capteurs de température et d'humidité relative PTSV 130 permettent de mesurer la température et l'humidité dans les magasins d'alimentation, les produits pharmaceutiques, les matières premières, les musées, les archives, les galeries, les stations métrologiques, etc.

345.3KB Téléchargement

Fiche technique GPTSV130R | Sonde de température et humidité externe - 4..20mA

Caractéristiques produit Sonde de température et humidité externe - 4..20mA

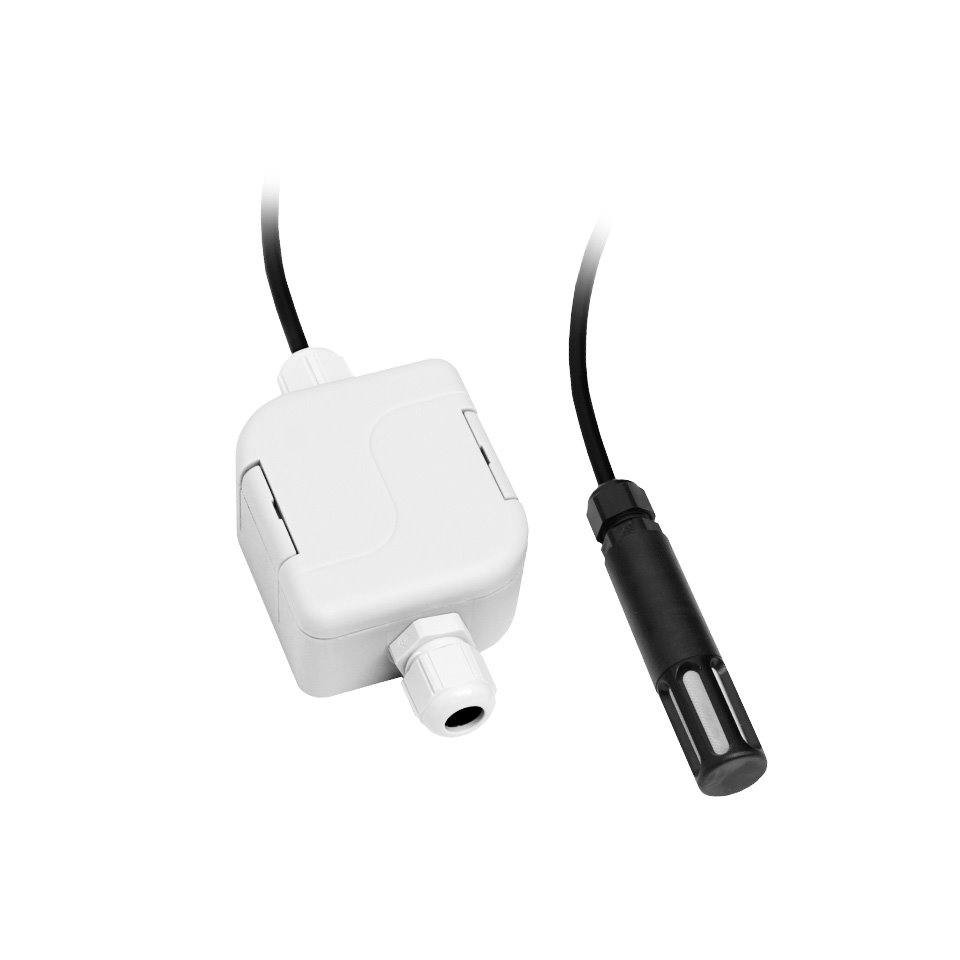

Les capteurs de mesure de température et d'humidité sont situés dans une sonde externe reliée à la tête électronique câblée. La sonde est placée dans la zone mesurée et ne peut pas être déconnectée de la tête électronique. La tête du capteur est conçue pour un montage mural.

Les signaux de sortie des grandeurs mesurées sont deux signaux de courant de 4 à 20 mA isolés galvaniquement, réglés par le fabricant comme suit:

  • quantité de sortie 1 : humidité relative, plage de 4 à 20 mA correspond à 0 à 100% HR
  • valeur de sortie 2 : température, plage de 4 à 20 mA correspond à -30 ° C à 105 ° C
Type de capteur PTSV 130
Type de capteur Pt 1000/3850
Signal de sortie deux signaux isolés galvaniquement de 4 à 20 mA
Signaux de sortie en cas d'erreur <3,8 mA ou> 24 mA
Tension d'alimentation (Unap) 9 à 30 V CC, ondulation maximale 0,5%
Longueur des câbles de connexion 2 m et 4 m
Plage de mesure de la température * -30 à 105 ° C
Précision ± 0,4 ° C entre 0 et 100 ° C, sinon 0,4% de la valeur mesurée
Plage de mesure d'humidité relative ** 0 à 100% HR (température compensée sur toute la plage de température)
Précision ± 2,5% HR dans la plage de 5 à 95% HR à 23 ° C
Degré de protection électronique IP 65 selon EN 60 529; les capteurs sont situés derrière le couvercle avec la classe de protection IP 40 selon EN 60 529
Filtre antipoussière capacité de filtration 0,025 mm
Plage de température de fonctionnement -30 à 80 ° C
Plage d'humidité de fonctionnement 0 à 100% HR
Compatibilité électromagnétique conforme à la norme EN 61326-1
Conditions de stockage température -30 à 80 ° C, humidité relative 0 à 100% HR sans condensation
Le poids environ 200 et 300 g
Matériau de la tête
 POLYAMIDE

Schéma sonde humidité à boité câbléSchéma de câblage sonde humidité avec boitier de câblage
