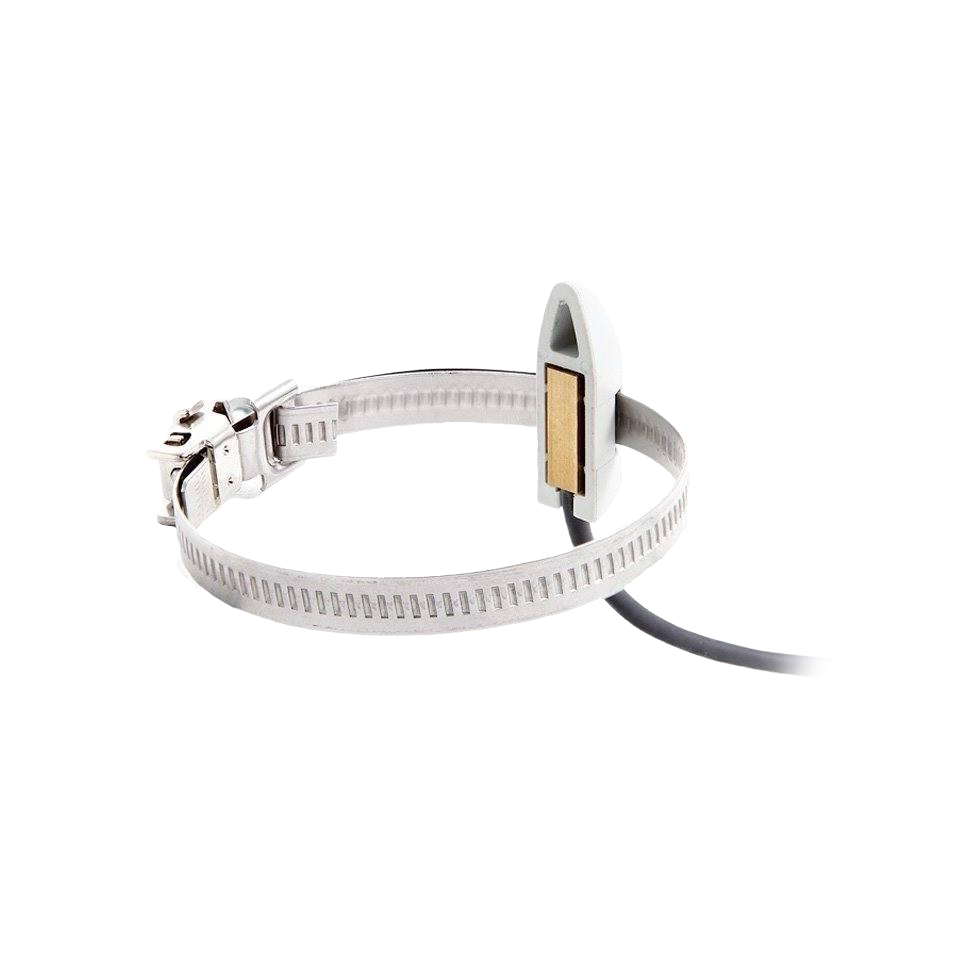

Sonde de température de contact IP65

Référence G03.10

Livraison en 3 à 5 semaines
  • Capteurs à résistance.
  • Pour tuyauterie.
  • Mesure la température de surface de contact.
  • L'élément sensible peut être isolé.

Caractéristiques produit Sonde de température de contact IP65

Description et application

Ces capteurs à résistance sont destinés à la mesure de la température de surface de contact. les capteurs disponibles, y compris la sangle de fixation, conviennent à la mesure de la température sur les tuyauteries.

Les dimensions du capteur permettent de placer le capteur même sous l'isolation du tuyau. La plage de température de fonctionnement standard est comprise entre -50 et 130 ° C.

L'élément sensible est construit pour être isolé de l'influence ambiante. Les capteurs peuvent être utilisés pour n’importe quel système de commande compatible avec les signaux de sortie des éléments de détection ou les signaux de sortie indiqués dans le tableau des types d’éléments de détection.

Sonde de température de contact

Accessoires

  • pâte thermo conductrice jusqu'à 200 ° C, 5g

DÉCLARATION, CERTIFICATION, ÉTALONNAGE

  • Le fabricant fournit une déclaration de conformité UE.
  • Calibrage - Le contrôle métrologique final - comparaison avec des étalons ou des instruments de travail - est effectué pour tous les produits. La continuité des normes et des instruments de mesure de travail est assurée au sens de l'article 5 de la loi n ° 505/1990 sur la métrologie. Nous offrons la possibilité de fournir les capteurs étalonnés (selon les exigences de la norme EN ISO / IEC 17025) ou dans un laboratoire accrédité.

Type d'élément sensible
Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Plage de mesure
-50 à 130 ° C
Courant continu de mesure maximum
1 mA 1 mA 1 mA 0.3 mA 0.3 mA

Type d'élément sensible
T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 thermistance NTC 20 kΩ
Plage de mesure
-50 à 130 ° C
Courant continu de mesure maximum
0.7 mA 3 mA 1.5 mA 1 mA 10 mW *)

*) consommation électrique maximale

AUTRES PARAMETRES
Classe de précision **) Éléments sensibles au Ni: classe B, Δt = ± (0,4 + 0,007t), pour t ≥ 0; Δt = ± (0,4 + 0,028 | t |), pour t ≤ 0 en ° C
Éléments sensibles du Pt: B selon EN 60751, Δt = ± (0,3 + 0,005 | t |) en ° C
NTC 20 kΩ: ± 1 ° C pour la plage 0 à 70 ° C
Connexion du capteur
selon le schéma de câblage
Temps de réponse
type de capteur S150A τ 0,5 ≤ 10 s, τ 0,9 ≤ 45 s (sur la surface lisse sans pâte)
Résistance d'isolement
> 200 MΩ à 500 V DC, 25 ° ± 3 ° C; humidité <85%
Indice de protection
IP 65 selon EN 60529
Matériau du tube de protection
laiton
Câble d'entrée silicone blindé 2 x 0,22 mm 2
silicone blindé 4 x 0,15 mm 2
Longueur standard du câble
2, 5, 10 m
Matériau de la protection plastique
POLYAMIDE type S150A
Longueur standard du collier
40 cm
Diamètre minimum d'un tuyau
20 mm
Conditions de fonctionnement
température ambiante: -50 à 130 ° C
humidité relative: max. 100% (à la température ambiante 25 ° C)
pression atmosphérique: 70 à 107 kPa
Poids environ 0,15 kg

**) Réglementée en immergeant le capteur dans un liquide, aucune erreur de méthode n'est prise en compte - influence de la température ambiante et de l'environnement, surface inégale, etc. En termes de deux connexions, l'impact de la résistance du fil être ajouté. A une température de 20 ° C, l'impact de la résistance au plomb est de 0,4 ° C / 1 m.
