Sondes pour transformateurs électriques

Sondes de température à haute résistance électrique et durabilité mécanique pour mesurer la température des enroulements et de l'huile des transformateurs

Pour vos transformateurs électriques, Guilcor vous propose des sondes de température à résistance encapsulées dans un tube métallique ou dans un tube thermo rétractable.

Ces appareils de mesure fonctionnent dans diverses plages de température de -50 ° C à +260 ° C. Les éléments de mesure les plus courants sont Pt 100, Pt 1000, Ni 1000, KTY, NTC, PTC, etc...

Les sondes thermiques que nous vous présentons sont le plus souvent utilisées pour mesurer la température des enroulements et de l'huile.

Transformateurs secs

Sondes de température pour les enroulements - Sondes de température isolés par un tube thermo rétractable

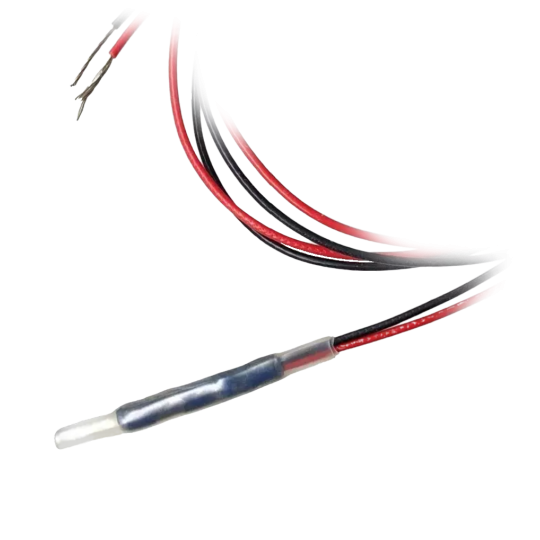

Ce sont des sondes de température de câble dont l'élément sensible est protégé par un thermorétractable. Ces capteurs se distinguent par leur grande résistance électrique, pour une mesure de la température optimale dans les enroulements (primaires et secondaires).

Voici les principales caractéristiques de ces sondes de mesure pour transformateurs de moteur électrique :

• Élément de mesure: Pt 100, Pt 1000, Ni 1000, NTC, PTC, KTY, ou autre sur demande
• Plage de température d'utilisation: classe de température -20°C à 180°C
• Fils de connexion: Téflon FEP ou PFA 0,22 mm ou sur demande
• Résistance électrique: 2.5 kV ou plus élevé sur demande
• Protection d'entrée: IP 20
• Connexion: 2 fils, 3 fils ou 4 fils

Les paramètres et la conception de la sonde thermique peuvent être ajustés sur demande.

Sondes de température avec tube de protection

Ces sondes de mesure se distinguent par leur grande résistance mécanique et leur plage de température pouvant correspondre à tout type de transformateur sec.

Les capteurs pour transformateur électrique avec tube de protection présentent les

 spécifications suivantes :

• Élément de détection: Pt 100, Pt 1000, Ni 1000, NTC, PTC, KTY, autre comme demandé
• Plage de mesure : classe de température -50°C à 250°C
• Fils de connexion: Teflon APFA
• Résistance diélectrique: 3 kV ou sur demande
• Indice de protection: IP 67
• Connexion: 2 fils, 3 fils ou 4 fils

Les paramètres et la conception de l’appareil de mesure peuvent être ajustés sur demande.

Protecteurs thermiques bilames pour enroulement de transformateur

En raison de leur bonne résistance à la pression, des interrupteurs bimétalliques peuvent être installés sur ou dans l'enroulement d'appareils électriques.

Certain bilames on un boîtier  métallique non isolé et sont sous tension. Ils sont utilisés dans des zones déjà suffisamment isolées ou lorsqu'aucune isolation du boîtier n'est nécessaire.

Les bilames type ST01U1 sont isolés en assemblant une gaine thermorétractable Kynar, Mylar (≤ 130 ° C) ou Nomex (≥ 135 ° C). Les commutateurs ont une haute résistance à la tension jusqu'à 2 kV à 50Hz AC et 1min. ainsi que la classe de protection I VDE. Ils sont particulièrement adaptés à l'installation dans les enroulements de transformateurs et de bobines.

Transformateur électrique à bain d'huile

Sondes standard pour la mesure de température des transformateurs à bain d'huile

Ce sont des sondes de température à résistance avec tube inox et tête de connexion. Leur résistance thermique est variable suivant vos besoins.
L'indice de protection des capteurs peut aller jusqu'à IP 68.
La conception de ces instruments de mesure dépend de l'application. Elle peut être avec tube métallique lisse, avec filetage, capteurs de température avec connecteur, etc...
Quel que soit le modèle sélectionné, nos sondes de température offrent la plus grande résistance aux chocs et aux vibrations.

Innovation TECSYSTEM : Votre transformateur hermétique ne sera plus jamais seul !

Innovation, installation facile, solidité et transparence, voici les caractéristiques de l’innovation tecsystem pour les sondes de température pour transformateur électrique.
Les dispositifs de commande électromécaniques classiques sont remplacés par le capteur électronique TPL503, installé directement sur le transformateur, capable de surveiller la TEMPÉRATURE, la PRESSION et le NIVEAU de l'huile.

Le capteur innovant TPL503 est relié à la machine par une bride classique.
Les données de l’instrument de mesure sont transmises via une connexion série RS485 à l'unité NT210 K, qui peut être directement installée sur le panneau de commande.
Cela permet de visualiser et commander à distance tous les paramètres ALARME, VENTILATEUR / POMPE.
