Contrôleur NT511AD

Référence AR001034

Livraison en 3 à 5 semaines
190.13KB Téléchargement

Fiche technique TECSYSTEM | Contrôleur NT511AD

1.78MB Téléchargement

Manuel d'utilisation TECSYSTEM | Contrôleur NT511AD

Caractéristiques produit Contrôleur NT511AD

APPLICATION

Le NT511 est une unité combinée pour contrôler la température des transformateurs secs et la puissance du système de refroidissement du ventilateur.

En version AD, il est équipé simultanément de sorties Analog 4-20mA et Digital RS485 Modbus RTU.

Il est recommandé avec l'utilisation de ventilateurs tangentiels, grâce à la présence de 6 sorties 230 Vac 1.5 A max. (chaque).

Chaque ventilateur est protégé par un fusible et en cas de défaillance, l'unité fournit un signal de DÉFAUT.

La structure métallique est conçue pour être installée sur la boîte des transformateurs.

4 entrées Pt100 permettent la lecture de la température des 3 enroulements et dans le cas du coeur ou de l'ambiance.

L'unité est équipée de contacts secs pour signaler FAULT, ALARM et TRIP.

Pour le contrôle des ventilateurs, il y a 6 sorties actives qui fournissent de l'énergie directement aux ventilateurs.

Toutes nos unités peuvent également être fournies avec un revêtement spécial sur les cartes électroniques, résistant aux conditions météorologiques difficiles, particulièrement caractérisées par une température et une humidité élevées (qui sont dans les climats tropicaux).

ALIMENTATION: 230 Vac
Autres versions
Unité NT511 BASIC sans sorties numériques ou analogiques ( COD.1CN0010 )
Unité RS485 NT511 avec sortie RS485 Modbus RTU numérique ( code 1CN0011 )

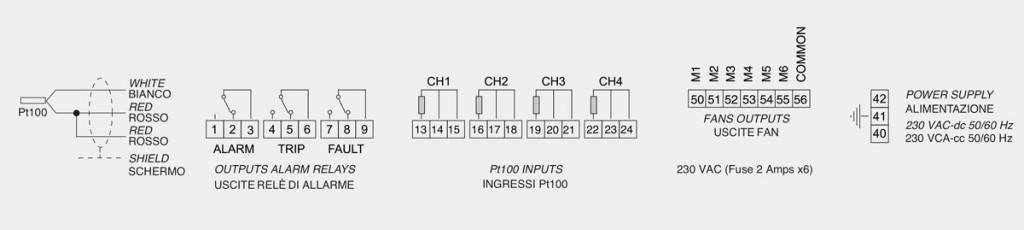

Connections électriques

Branchement NT511 AD TECSYSTEM
