Sonde de température - Tête de connexion métallique

Livraison en 3 à 5 semaines
  • Capteur de température à résistance.
  • Contact de substances liquides ou gazeuses.
  • Conçue pour les conduits de climatisation.
  • Combinaison capteur de température et puits thermométriques.
  • Fonctionne dans un environnement chimiquement non agressif.
334.64KB Téléchargement

Fiche technique GNK120R | Sonde de température - Tête de connexion métallique

Caractéristiques produit Sonde de température - Tête de connexion métallique

DESCRIPTION ET APPLICATION

Ces capteurs de température à résistance sont conçus pour mesurer la température de contact de substances liquides ou gazeuses. La combinaison capteur de température et support central convient aux mesures de température dans les conduits de climatisation. La combinaison capteur de température et puits thermométriques convient aux mesures de température dans les tubes.

La variante de capteur avec filetage soudé est idéale pour la mesure directe des fluides dans les conduits. La plage de température de fonctionnement standard est comprise entre -30 °C et 200 °C. En utilisant un capteur avec une tige plus longue, la limite supérieure de température admissible peut être étendue jusqu'à 250 ° C.

Les capteurs de température peuvent être utilisés pour n’importe quel système de contrôle compatible avec les signaux de sortie des éléments de détection ou les signaux de sortie indiqués dans le tableau des types d’éléments de détection.

Les capteurs de température sont conçus pour fonctionner dans un environnement chimiquement non agressif.

ACCESSOIRES
  • support central en métal K120
  • doigt de gant en acier inoxydable JS 130
  • vis avec collet ou bagues de coupe - si différentes longueurs d'immersion de la sonde de température sont réglées

DÉCLARATION, CERTIFICATION, CALIBRAGE

  • Le fabricant fournit une déclaration de conformité UE.
  • Calibrage - Le contrôle métrologique final - comparaison avec des étalons ou des instruments de travail - est effectué pour tous les produits. La continuité des normes et des instruments de mesure de travail est assurée au sens de l'article 5 de la loi n ° 505/1990 sur la métrologie. Le fabricant offre la possibilité de fournir les capteurs étalonnés.
  • Caractéristiques

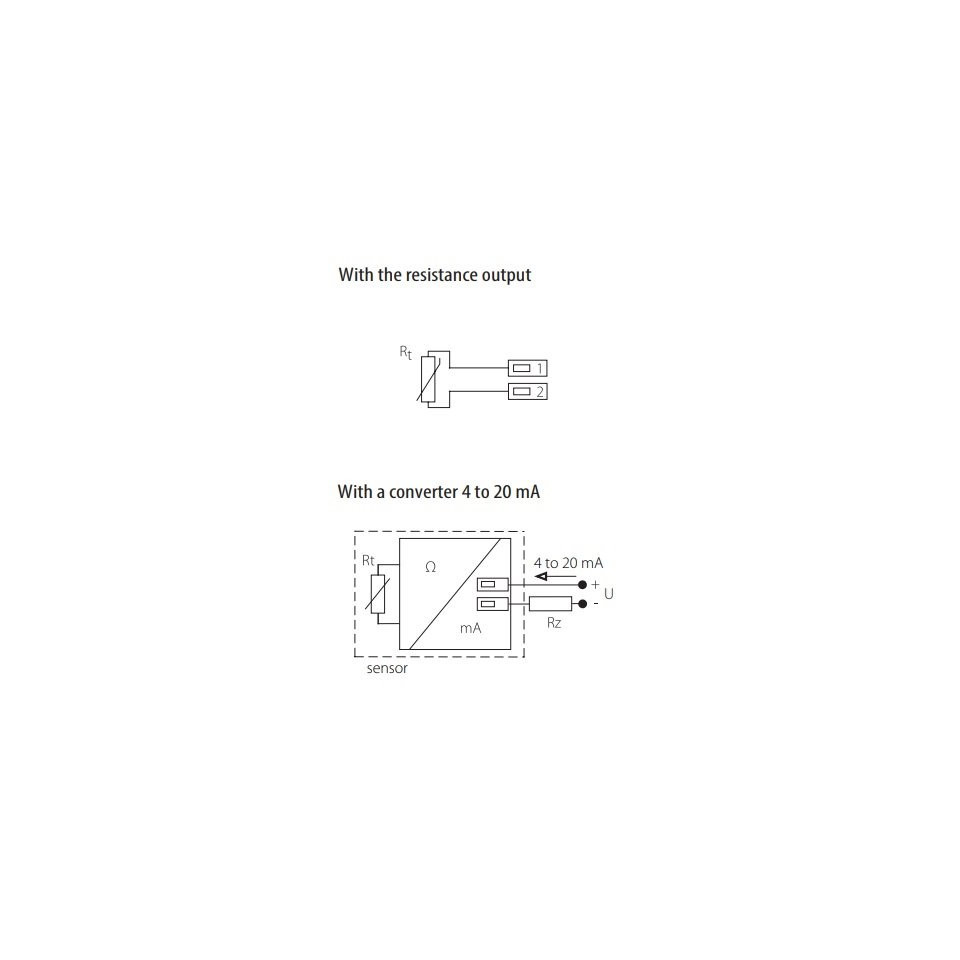

  • Schéma de câblage
  • Brouillon dimensionnel
  • Télécharger
Type de capteur NK 120 NK 121 NK 122 320 NK NK 321
Type d'élément sensible Ni 1000/5000 Ni 1000/6180 Ni 891 Ni 10000/5000 Ni 10000/6180
Plage de mesure -30 à 200 ° C (température ambiante de la tête de raccordement -30 à 100 ° C)
Courant continu de mesure maximum 1 mA 1 mA 1 mA 0.3 mA 0.3 mA

Type de capteur NK 123 PTK 120 PTK 220 PTK 320 HK 120
Type d'élément sensible T1 = Ni 2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 thermistance NTC 20 kΩ
Plage de mesure -30 à 150 ° C - 50 à 200 ° C (température ambiante de la tête de raccordement -30 à 100 ° C) -30 à 150 ° C
Courant continu de mesure maximum 0.7 mA 3 mA 1.5 mA 1 mA 10 mW *)


*) consommation électrique maximale

Type de capteur NK 520 Note
Type d'élément sensible Pt 1000/3850
Signal de sortie 4 à 20 mA
Plages de mesure -50 à 50 ° C
-30 à 60 ° C
0 à 35 ° C
0 à 100 ° C
0 à 150 ° C
0 à 200 ° C
0 à 250 ° C
température ambiante autour de la tête de raccordement -30 à 70 ° C
Erreur de mesure <0.6% de la gamme pas moins de 0.5 ° C
Alimentation électrique (U) 11 à 30 V DC valeur recommandée 24 V CC
Résistance à la charge 150 Ω pour alimentation 12 VDC
700 Ω pour alimentation 24 VDC
Signal de sortie
cassant l'élément sensible
> 24 mA
Signal de sortie
- court-circuit de l'élément de détection
< 3.5 mA

AUTRES PARAMETRES
Classe de précision Éléments sensibles au Ni: classe B, Δt = ± (0,4 + 0,007t), pour t ≥ 0; Δt = ± (0,4 + 0,028 | t |), pour t ≤ 0 en ° C;
Eléments sensibles au pt: classe B selon EN 60751, Δt = ± (0,3 + 0,005 | t |) en ° C
NTC 20 kΩ: ± 1 ° C pour la plage de 0 à 70 ° C
Connexion du capteur selon le schéma de câblage
Longueur standard de la tige L1 70, 120, 180, 240, 300, 360, 420 mm
Temps de réponse τ 0,5 <9 s (en eau vive à 0,4 ms -1 )
Section de fil recommandée -
capteurs avec le passe-fil
0,35 à 1,5 mm 2
La resistance d'isolement > 200 MΩ à 500 V CC, 25 ° ± 3 ° C; humidité <85%
Ingress protection IP 54 selon EN 60529
Matériau de la tige acier inoxydable DIN 1.4301
Type de tête de connexion LIMATHERM MA
Matériau de la tête de connexion aluminium alloy
des conditions de fonctionnement température ambiante:
-30 à 100 ° C; -30 à 70 ° C avec convertisseur d'
humidité relative: max. 100% (à la température ambiante de 25 ° C)
pression atmosphérique: 70 à 107 kPa
Poids environ 0,15 kg
