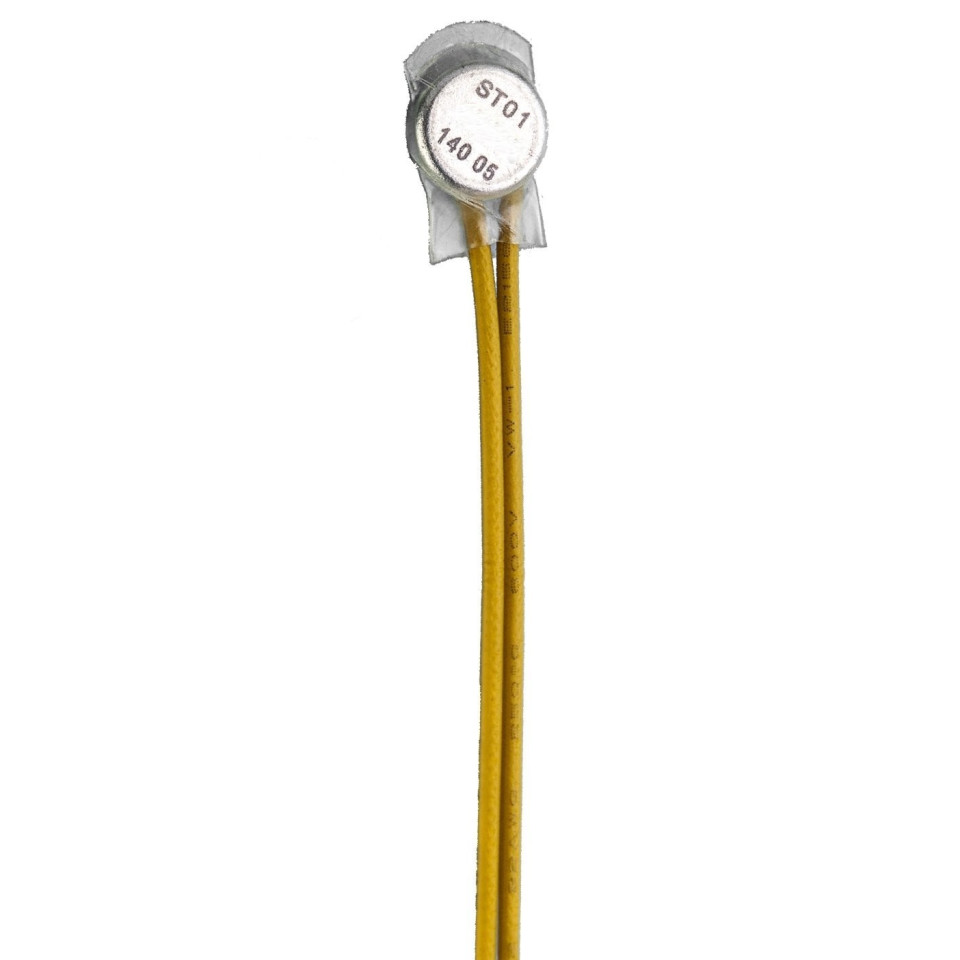

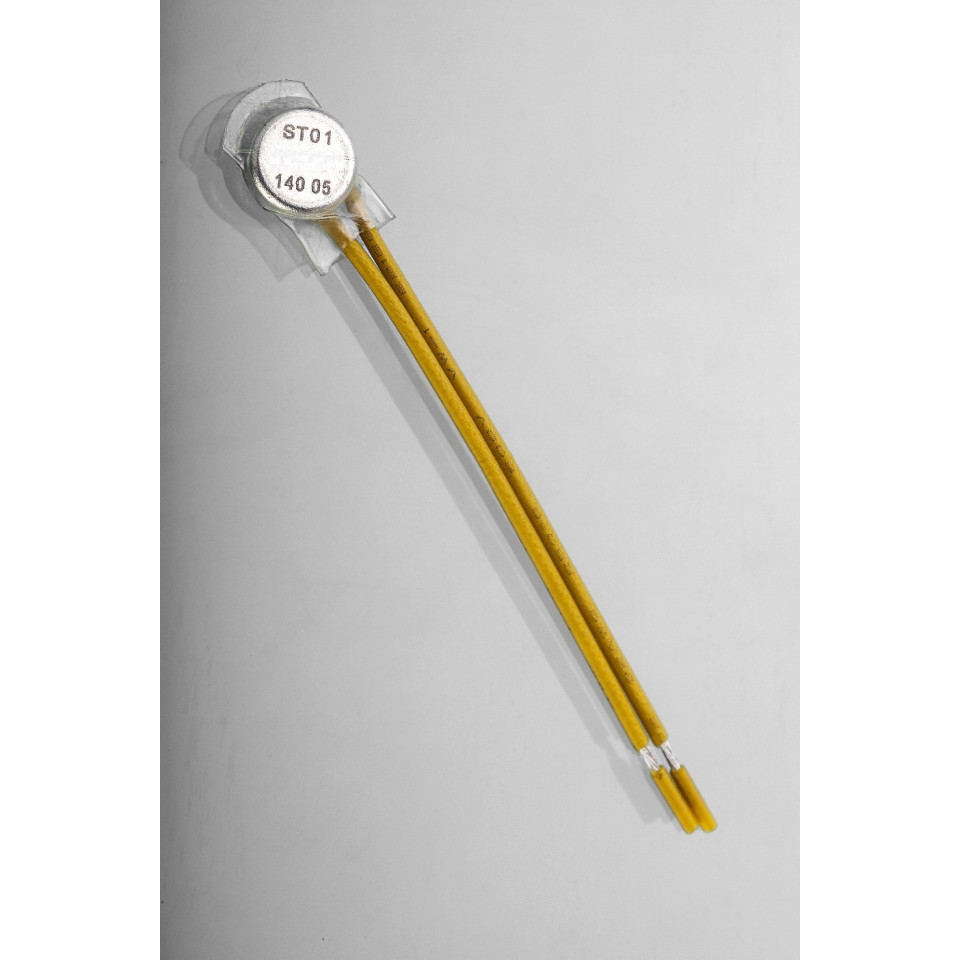

ST01U5 - Bilame avec capuchon rétractable d'isolation transparent (T°max 150°C)

Livraison en 3 à 5 semaines

Bilame avec capuchon rétractable d'isolation transparent (T°max 150°C) pour insertion dans les bobinages des machines tournantes et des transformateurs.  Application sur mesure en sonde simple, double, triple etc...

403.28KB Téléchargement

Doc sonde bilame PTO-PTF ST01 | ST01U5 - Bilame avec capuchon rétractable d'isolation transparent (T°max 150°C)

Caractéristiques produit ST01U5 - Bilame avec capuchon rétractable d'isolation transparent (T°max 150°C)

Exécution bilame : PT0/PTF

Zone d’insertion : Capteur pour insertion dans les bobinages des machines tournantes et des transformateurs.

Compact et stable à la pression: Idéal pour l'installation dans un espace limité, très adapté pour le montage sur et sur les enroulements.

Fiabilité et durabilité: pression de contact constante sur toute la plage de température; Commutation très rapide, donc faible influence d'arc sur les contacts.

Sensibilité à la température: reproductible Température de commutation induite par un disque bimétallique mécanique non résistant et déchargé électriquement.

Rapidité : Excellent couplage thermique induit par un appareil de commutation à faible encombrement.

Flexibilité: Large assortiment de fils disponibles pour la connexion.

Procédure du test sous vide d’air - Les bilames sont placés dans une chambre étanche. - La pression de la chambre est réduite à 30 mbars. - A cette pression et à une température entre 18 et 25°C les bilames sont immergés dans une résine d’impréganation. Les bilames y sont placés dans ces conditions pendant 60 sec. - La pression est ensuite stabilisée normalement à 1 Bar. - 120 sec. plus tard les bilames sont retirés de la résine d’imprégnation. - Après quoi les bilames resteront pendant 2 heures dans un four à une température de 120°C afin de faire durcir la résine d’imprégnation.

La résine utilisée est du type 4VEZS9EF1q produit par la société DURESCO GmbH.

Données techniques :

Tension max de fonctionnement : 500VAC 60VDC

Tension/intensité normale de fonctionnement : 250VAC 6A

Nombre de cycle à 250VAC/3.0A COS FI 1.0 = 10000

Nombre de cycle à 250VAC/6.0A COS FI 1.0 = 3000

Nombre de cycle à 250VAC/1.0A COS FI 0.45 = 10000

Résistance de contact : <50mOhm

Résistance diélectrique : 2.5KV

Câble XLPE AWG22 300V si T° < 150°C

Câble Teflon FEP AWG24 600V T° > 150°C

Câble Teflon PFA AWG22 600V sur demande, résistant à 250°C

Longueurs de câble standard


L1=L4=520+/-10mm

L2=L3=200+/-5mm

L5=L6=55+/-5mm
