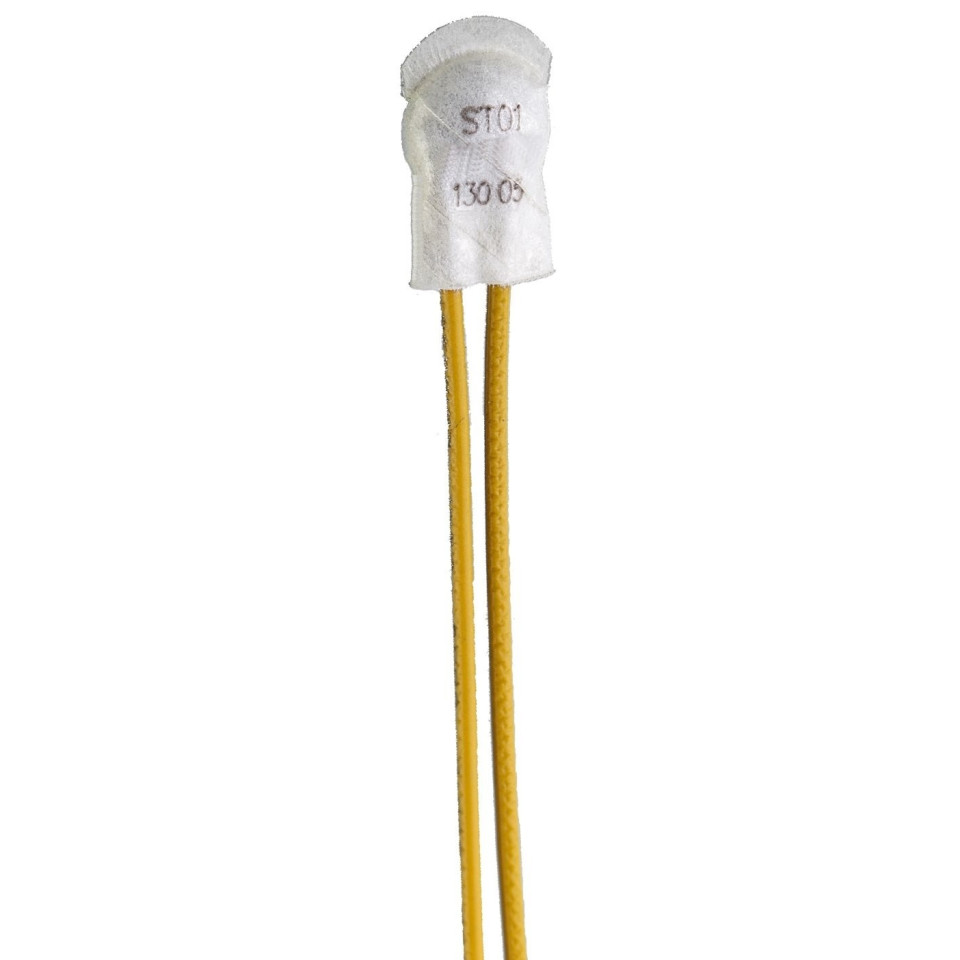

![ST01U6 - Bilame avec capuchon d'isolation hautes températures](https://www.guilcor.fr/5462-home_default/st01u6-bilame-avec-capuchon-d-isolation-hautes-temperatures.jpg)
Caractéristiques produit Bilame miniature 6A avec capuchon rétractable d'isolation
Exécution bilame : PT0/PTF
Capteur pour insertion dans les bobinages des machines tournantes et des transformateurs. Application sur mesure en sonde simple, double, triple etc...
Zone d’insertion : Capteur pour insertion dans les bobinages des machines tournantes et des transformateurs.
L'isolation du capuchon rétractable U1 peut supporter une température de 200 ℃.
Compact et stable à la pression: Idéal pour l'installation dans un espace limité, très adapté pour le montage sur et sur les enroulements.
Fiabilité et durabilité: pression de contact constante sur toute la plage de température; Commutation très rapide, donc faible influence d'arc sur les contacts.
Sensibilité à la température: reproductible Température de commutation induite par un disque bimétallique mécanique non résistant et déchargé électriquement.
Rapidité : Excellent couplage thermique induit par un appareil de commutation à faible encombrement.
Flexibilité: Large assortiment de fils disponibles pour la connexion.
Procédure du test sous vide d’air - Les bilames sont placés dans une chambre étanche. - La pression de la chambre est réduite à 30 mbars. - A cette pression et à une température entre 18 et 25°C les bilames sont immergés dans une résine d’impréganation. Les bilames y sont placés dans ces conditions pendant 60 sec. - La pression est ensuite stabilisée normalement à 1 Bar. - 120 sec. plus tard les bilames sont retirés de la résine d’imprégnation. - Après quoi les bilames resteront pendant 2 heures dans un four à une température de 120°C afin de faire durcir la résine d’imprégnation.
Données techniques :
Tension max de fonctionnement : 500VAC 60VDC
Tension/intensité normale de fonctionnement : 250VAC 6A
Nombre de cycle à 250VAC/3.0A COS FI 1.0 = 10000
Nombre de cycle à 250VAC/6.0A COS FI 1.0 = 3000
Nombre de cycle à 250VAC/1.0A COS FI 0.45 = 10000
Résistance de contact : <50mOhm
Résistance diélectrique : 2.5KV
Câble XLPE AWG22 300V si T° < 150°C
Câble Teflon FEP AWG24 600V T° > 150°C
Câble Teflon PFA AWG22 600V sur demande, résistant à 250°C

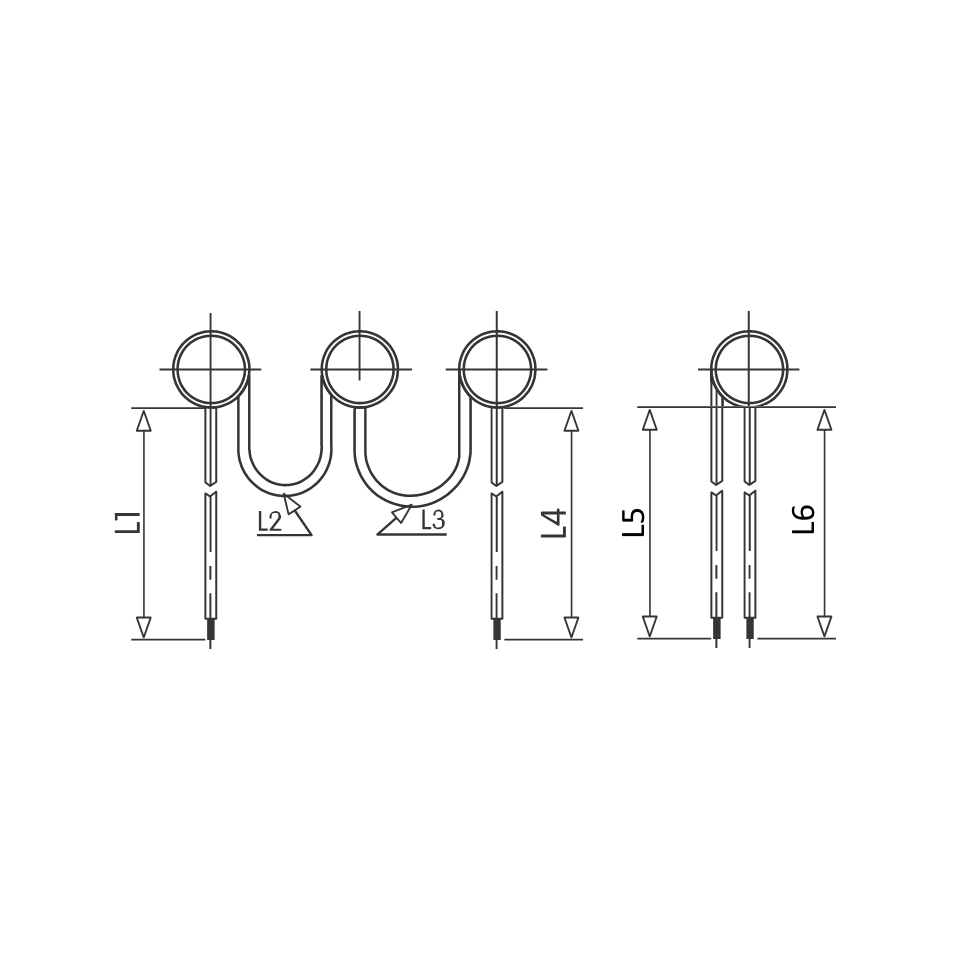

Longueurs de câble standard :
Cf voir les schémas ci-dessus
L1=L4=520+/-10mm
L2=L3=200+/-5mm
L5=L6=55+/-5mm
Dimensions L= 15 mm D = 9,4 mm h = 4,7 mm
