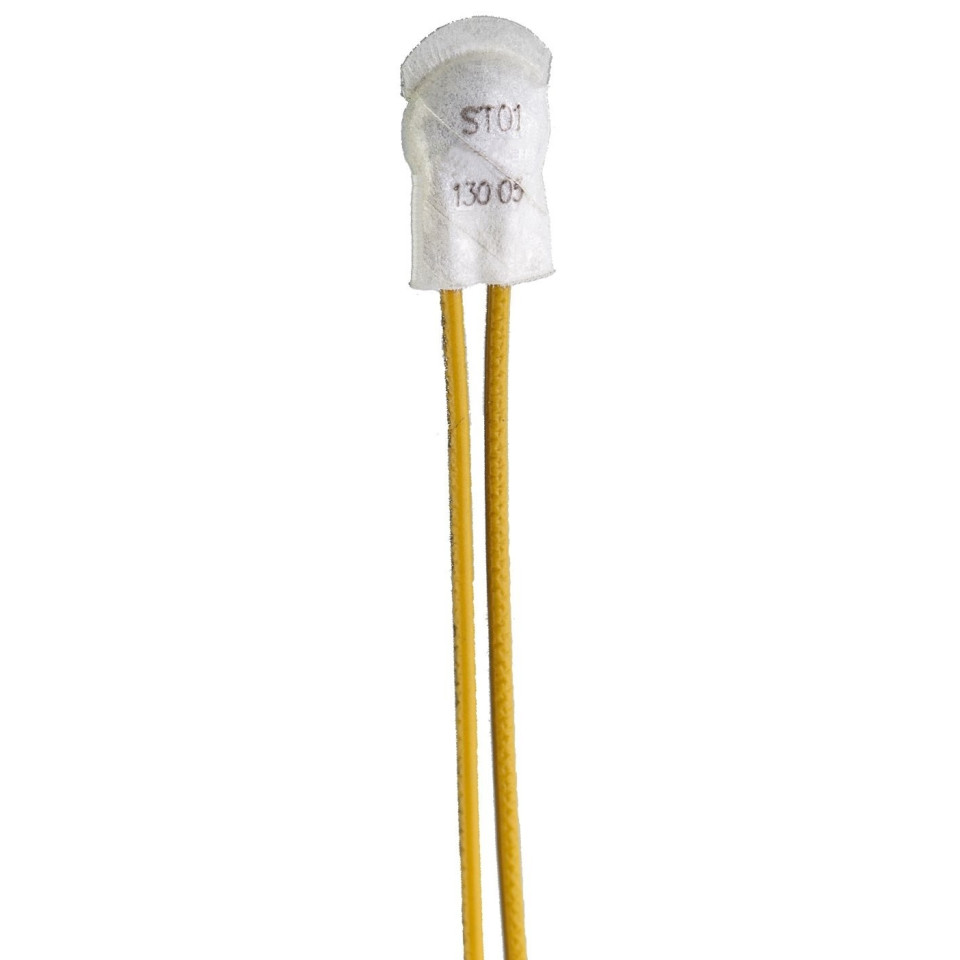

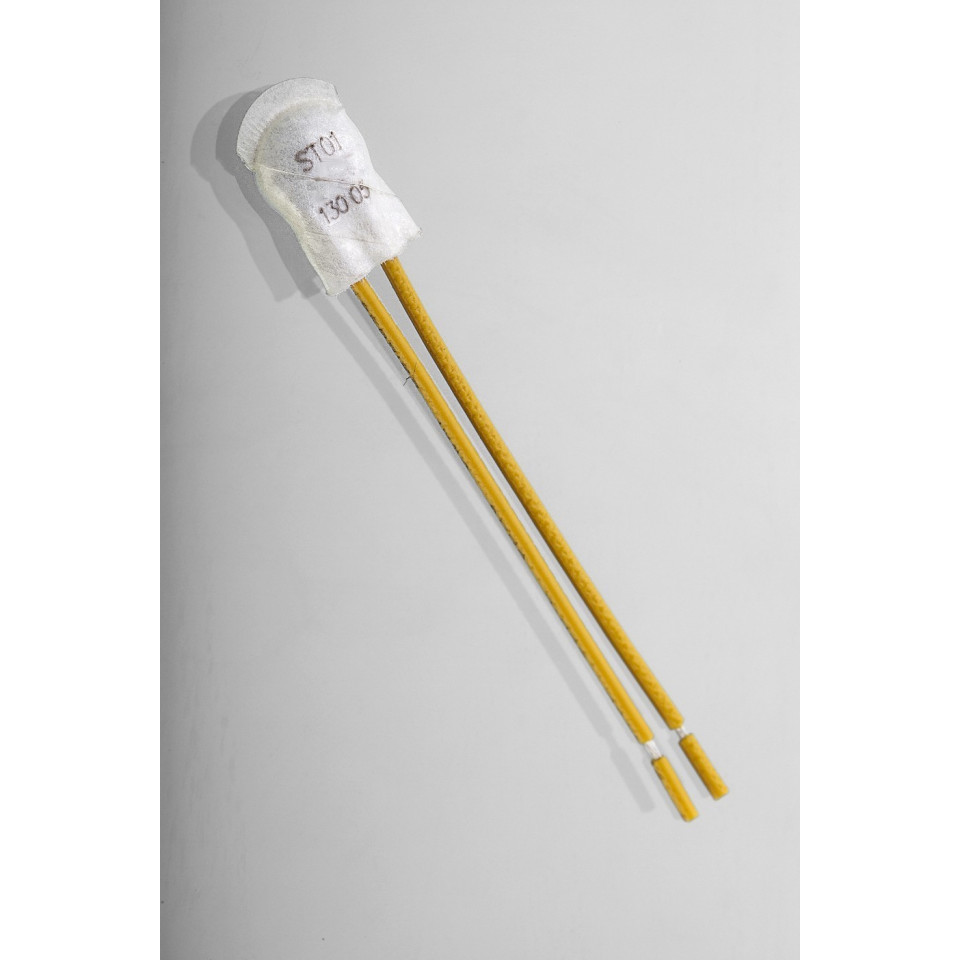

ST01-HU1 - Bilame avec CTP de maintien

Livraison en 3 à 5 semaines

Bilame avec CTP de maintien pour insertion dans les bobinages des machines tournantes et des transformateurs.  Application sur mesure en sonde simple, double, triple etc...

403.28KB Téléchargement

Doc sonde bilame PTO-PTF ST01 | ST01-HU1 - Bilame avec CTP de maintien

Caractéristiques produit ST01-HU1 - Bilame avec CTP de maintien

Exécution bilame : PT0

Le bilalme de la série HU1 est équipé d'un "verrouillage positif" une sonde CTP permet de maintenir le bilame en position ouverte via une chauffe de l'élément. Lorsque la température de commutation nominale est atteinte, le disque bimétallique s'enclenche dans sa position inverse et pousse le disque à ressort afin d'ouvrir le contact. La résistance PTC connectée en parallèle maintient en permanence le bilame au dessus de sa température de retour peut importe la température ambiante. Les protecteurs thermiques peuvent refroidir à nouveau et passer à l'état fermé d'origine lorsque la tension de fonctionnement externe n'est plus appliqué et / ou déconnecté des manuellement.

Zone d’insertion : Capteur pour insertion dans les bobinages des machines tournantes et des transformateurs.

Compact et stable à la pression: Idéal pour l'installation dans un espace limité, très adapté pour le montage sur et sur les enroulements.

Fiabilité et durabilité: pression de contact constante sur toute la plage de température; Commutation très rapide, donc faible influence d'arc sur les contacts.

Sensibilité à la température: reproductible Température de commutation induite par un disque bimétallique mécanique non résistant et déchargé électriquement.

Rapidité : Excellent couplage thermique induit par un appareil de commutation à faible encombrement.

Flexibilité: Large assortiment de fils disponibles pour la connexion.

Procédure du test sous vide d’air - Les bilames sont placés dans une chambre étanche. - La pression de la chambre est réduite à 30 mbars. - A cette pression et à une température entre 18 et 25°C les bilames sont immergés dans une résine d’impréganation. Les bilames y sont placés dans ces conditions pendant 60 sec. - La pression est ensuite stabilisée normalement à 1 Bar. - 120 sec. plus tard les bilames sont retirés de la résine d’imprégnation. - Après quoi les bilames resteront pendant 2 heures dans un four à une température de 120°C afin de faire durcir la résine d’imprégnation.

Données techniques :

Tension max de fonctionnement : 500VAC 60VDC

Tension/intensité normale de fonctionnement : 250VAC 6A

Nombre de cycle à 250VAC/3.0A COS FI 1.0 = 10000

Nombre de cycle à 250VAC/6.0A COS FI 1.0 = 3000

Nombre de cycle à 250VAC/1.0A COS FI 0.45 = 10000

Résistance de contact : <50mOhm

Résistance diélectrique : 2.5KV

Câble XLPE AWG22 300V si T° < 150°C

Câble Teflon FEP AWG24 600V T° > 150°C

Câble Teflon PFA AWG22 600V sur demande, résistant à 250°C

Longueurs de câble standard


L1=L4=520+/-10mm

L2=L3=200+/-5mm

L5=L6=55+/-5mm

Dimensions L= 15 mm D = 9,4 mm h = 4,7 mm
